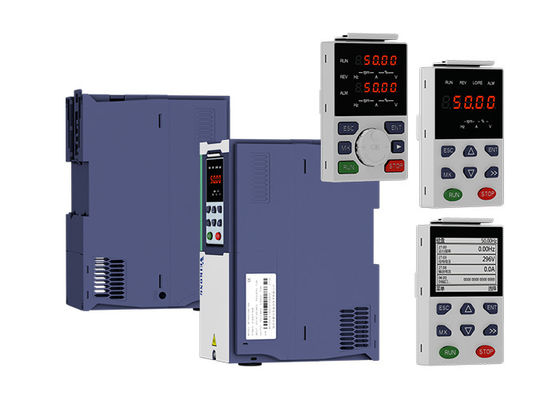

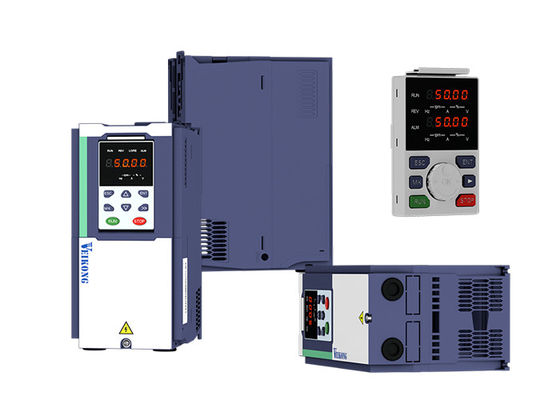

380V 7.5kw 10 Hp Vfd Drive สำหรับมอเตอร์ซิงโครนัส PMSM
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | VEIKONG |
| ได้รับการรับรอง | CE |
| หมายเลขรุ่น | VFD530 |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | negotiable |
| รายละเอียดการบรรจุ | กำลังไฟน้อยกว่า 45 กิโลวัตต์ใช้กล่องกระดาษโดยเริ่มจากกล่องไม้ขนาด 45 กิโลวัตต์ |
| เวลาการส่งมอบ | 3 วันขึ้นอยู่กับปริมาณการสั่งซื้อ |
| เงื่อนไขการชำระเงิน | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | 15,000 ชิ้นต่อเดือน |
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | PMSM อินเวอร์เตอร์ | พลัง | 10 แรงม้า/7.5 กิโลวัตต์ |
|---|---|---|---|
| โหลด | มอเตอร์ซิงโครนัสแม่เหล็กถาวร | ปุ่มกด | LCD + LED + ปุ่มกดรถรับส่ง |
| โหมดควบคุม | vf/เวกเตอร์วงเปิด/เวกเตอร์วงปิด | ความถี่ | สูงถึง 3000hz |
| เน้น | PMSM มอเตอร์ 10 Hp Vfd Drive,ซิงโครนัสมอเตอร์ 10 Hp Vfd Drive,7.5kw Vfd Drive |
||
รายละเอียดสินค้า
380V 7.5kw 10hp VFD Converter สำหรับมอเตอร์ซิงโครนัส PMSM
VEIKONG ขาย VFD ร้อน
VFD500M เป็น mini vfd ควบคุมเวกเตอร์ประสิทธิภาพสูง
VFD500 เป็น vfd ทั่วไปที่มีประสิทธิภาพสูง
VFD550 เป็น vfd พิเศษประสิทธิภาพสูงพร้อมการควบคุมตำแหน่ง
VFD530 เป็น vfd พิเศษประสิทธิภาพสูงพร้อมฟังก์ชั่นการยก, รองรับ 2 PID, รองรับมอเตอร์ซิงโครนัสและอะซิงโครนัส
VFD500-PV เป็นอินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์
VFD510 เป็นอินเวอร์เตอร์ IP65
คุณสมบัติ VFD530:
VFD530 ของเราได้รับการปรับปรุงจาก VFD500 (อินเวอร์เตอร์ทั่วไปประสิทธิภาพสูง)
รองรับมอเตอร์แบบอะซิงโครนัสและซิงโครนัสออกความถี่สูงถึง 3000HZแรงบิดเริ่มต้นสูงถึง 200% ที่ 0HzTI DSP ความจุสูง 256k พร้อมการตอบสนองที่เร็วกว่าและความแม่นยำสูงกว่ากลไกลอจิกเบรกพิเศษสำหรับเครนและรอกอัตราขยายของฟลักซ์เบรกแม่เหล็กรองรับ 2 PID ลูปสำหรับ HVAC
โหมดควบคุม VFD530:
| ควบคุม | โหมดควบคุม |
การควบคุม V/f การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC) การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC) |
| โหมดการทำงาน | การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) | |
| ช่วงความเร็ว |
1:100 (วี/เอฟ) 1:200( SVC) 1:1000 (วีค) |
|
| ความแม่นยำในการควบคุมความเร็ว |
±0.5%(วี/เอฟ) ±0.2%(เอส.วี.ซี) ±0.02%(วี.ซี) |
|
| การตอบสนองความเร็ว |
5Hz(วี/ฉ) 20Hz(เอสวีซี) 50Hz(วีซี) |
|
| ช่วงความถี่ |
0.00～2000.00Hz(วี/เอฟ) 0.00～200.00Hz(เอส.วี.ซี) 0.00～400.00Hz(วี.ซี) |
|
| ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1% |
|
| แรงบิดเริ่มต้น |
150%/0.5Hz(วี/เอฟ) 180%/0.25Hz(เอส.วี.ซี) 200%/0Hz(วี.ซี) |
|
| ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% VC:3.0% |
|
| เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง |
|
| ทางลาดให้ความถี่ |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S; 4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที |
|
| การควบคุมแรงดันบัส DC |
การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า
การควบคุมแผงลอยแบบ Undervoltage: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห
การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม |
|
| ความถี่ของพาหะ | 1kHz~12kHz(ขึ้นอยู่กับประเภท) | |
| วิธีการเริ่มต้น | สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว | |
| วิธีการหยุด | หยุดการชะลอตัว (สามารถซ้อนทับ DC เบรก);หยุดฟรี | |
| ฟังก์ชั่นการควบคุมหลัก | การควบคุม Jog, การควบคุมการหลบหลีก, การทำงานด้วยความเร็วสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่การแกว่ง, การสลับเวลาการเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกแบบกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, ยูนิตหน่วงเวลาในตัว, ยูนิตเปรียบเทียบในตัวและยูนิตลอจิก, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่มฟรี, การเดินสายเอาต์พุตสลับซอฟต์แวร์, เทอร์มินัลขึ้น / ลง | |
คำแนะนำชุดผลิตภัณฑ์:
| แบบอย่าง |
ความจุไฟฟ้า (เควีเอ) |
อินพุตปัจจุบัน (เอ) |
กระแสไฟขาออก (A) |
มอเตอร์แบบปรับได้ (กิโลวัตต์) |
ขนาด | ชุดเบรค | |
| ภาระหนัก | โหลดเบา | ||||||
| สามเฟส: 380-480V,50/60Hz | |||||||
| VFD530-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | ขนาด A | ภายใน |
| VFD530-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD530-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD530-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD530-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | ขนาด B | |
| VFD530-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD530-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | ขนาด C | ภายใน |
| VFD530-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD530-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | ขนาด D | |
| VFD530-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD530-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | ขนาด E | ตัวเลือก |
| VFD530-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD530-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | ขนาด F | |
| VFD530-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD530-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | ขนาด G | |
| VFD530-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | ภายนอก | |
| VFD530-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | ขนาด H | |
| VFD530-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | ขนาด I | |
| VFD530-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD530-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | ขนาด J | |
| VFD530-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD530-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | ขนาด K | |
| VFD530-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD530-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | ขนาด L | |
| VFD530-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD530-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | ขนาด M | |
| VFD530-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD530-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | ขนาด N | |
| VFD530-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD530-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | ขนาด O | |
| VFD530-630GT4 | 710 | 1080 | 1120. | / | 630 | ขนาด O | |
| VFD530-710GT4 | 790 | 1200 | 1260 | / | 710 | ขนาด O | |
| เฟสเดียว :220V ,50/60Hz | |||||||
| VFD530-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | ขนาด A | ในตัว |
| VFD530-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | ขนาด A | |
| VFD530-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | ขนาด A | |
| VFD530-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | ขนาด A | |
| VFD530-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | ขนาด B | |
| VFD530-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | ขนาด C | |
| VFD530-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | ขนาด C | |
แอปพลิเคชั่น VEIKONG VFD:
VEIKONG VFD แทนที่แบรนด์ดัง
การควบคุมมอเตอร์แบบซิงโครนัส:
| การควบคุมมอเตอร์ซิงโครนัส 17 กลุ่ม | ||||
| 17.00 น | โหมดระบุตำแหน่งเริ่มต้น |
0: การทดสอบชีพจร 1: การฉีดความถี่สูง |
1 | ★ |
| P17.01 | การระบุตำแหน่งเริ่มต้นในปัจจุบัน | 50%~180% | 100% | ★ |
| P17.03 | การกำหนดโซนความเร็วต่ำ | 0.1% ~ 60.0% | 10.0% | ★ |
| P17.07 | แอมพลิจูดของการฉีดความถี่สูง |
5% ~ 50.0% สำหรับแอมพลิจูดของการฉีดสัญญาณความถี่สูง ค่าที่ตั้งไว้ยิ่งมาก ความแม่นยำในการระบุตำแหน่งก็จะยิ่งสูงขึ้น แต่เสียงของมอเตอร์ก็จะยิ่งมากขึ้นเท่านั้นค่าที่ตั้งไว้ควรน้อยที่สุดเท่าที่จะเป็นไปได้เมื่อความแม่นยำตรงตามข้อกำหนด |
20.0% | ☆ |
| P17.11 | โหมดการทำงานด้วยความเร็วต่ำใน SVC |
0: ทางปกติ 1: การฉีดความถี่สูง |
0 | ★ |
| P17.12 | ไม่มีกระแสโหลดด้วยความเร็วต่ำใน SVC | 0.0% ~ 100.0% | 20% | ☆ |
| P17.13 | ไม่มีกระแสโหลดด้วยความเร็วสูงใน SVC | 0.0% ~ 50.0% | 2.0% | ☆ |
| P17.18 | การควบคุม MTPA |
0:ปิดการใช้งาน 1: เปิดใช้งาน MTPA คือการควบคุมอัตราส่วนกระแสแรงบิดสูงสุดการเปิดใช้งาน MTPA สามารถลดกระแสมอเตอร์เมื่อ SVC และ VC ทำงานภายใต้โหลด |
0 | ☆ |
| P17.19 | MTPA ควบคุมการปรับเวลา | ยิ่งค่าที่ตั้งไว้น้อยเท่าไหร่ MTPA จะทำงานเร็วขึ้นเท่านั้น ซึ่งจะทำให้เกิดความผันผวนในปัจจุบันหากค่าที่ตั้งไว้น้อยเกินไป | 0.500 | ☆ |
รายการการกระจายพารามิเตอร์ VFD530
| การจัดหมวดหมู่ | กลุ่มพารามิเตอร์ | หน้าหนังสือ |
| พารามิเตอร์ทั่วไป | 00:ฟังก์ชันพื้นฐาน | หน้า 39 |
| 01:การเลือกแหล่งความถี่ | หน้า 41 | |
| 02:เริ่มและหยุด | หน้า 47 | |
| 03:ทางลาดและเส้นโค้ง S | หน้า 51 | |
| 04: อินพุตอะนาล็อกและพัลส์ | หน้า 53 | |
| 05: เอาต์พุตแบบอะนาล็อกและพัลส์ | หน้า 57 | |
| 06:อินพุตดิจิตอลมัลติฟังก์ชั่น (DI) | หน้า 58 | |
| 07: เอาต์พุตดิจิตอลมัลติฟังก์ชั่น (DO) | หน้า 61 | |
| 08:การตั้งค่าเอาต์พุตดิจิตอล | หน้า 64 | |
| การควบคุมมอเตอร์ | 10: ประเภทตัวเข้ารหัส | หน้า 67 |
| 11:มอเตอร์ 1 พารามิเตอร์ | หน้า 69 | |
| 12:พารามิเตอร์ Motor1 VFcontrol | หน้า 71 | |
| 13:Motor1 Vector controlพารามิเตอร์ | หน้า 75 | |
| 14: การควบคุมแรงบิด | หน้า 77 | |
| 16:การควบคุมการประหยัดพลังงาน | หน้า 78 | |
| 17:การควบคุมมอเตอร์แบบซิงโครนัส | หน้า 79 | |
| จอแสดงผลและการป้องกัน | 20:พารามิเตอร์ที่ผู้ใช้กำหนด | หน้า 80 |
| 21:ปุ่มกดและจอแสดงผล | หน้า 82 | |
| 22:การกำหนดค่าไดรฟ์ AC | หน้า 84 | |
| 23: การตั้งค่าฟังก์ชันการป้องกันไดรฟ์ | หน้า 87 | |
| 24: พารามิเตอร์การป้องกันมอเตอร์ | หน้า 90 | |
| 25: พารามิเตอร์การติดตามข้อผิดพลาด | หน้า 92 | |
| 26: พารามิเตอร์การบันทึกข้อผิดพลาด | หน้า 92 | |
| 27:พารามิเตอร์การตรวจสอบ | หน้า 94 | |
| การสื่อสาร | 30:การสื่อสาร Modbus | หน้า 95 |
| 31:การสื่อสาร Canopen | หน้า 97 | |
| แอปพลิเคชัน | 40: ฟังก์ชัน PID ของกระบวนการ | หน้า 97 |
| 41:ฟังก์ชั่นการนอนหลับ | หน้า 104 | |
| 42: PLC อย่างง่าย | หน้า 105 | |
| 43:หน่วยหน่วงเวลาที่ตั้งโปรแกรมได้ | หน้า 107 | |
| 44:ตัวเปรียบเทียบและหน่วยตรรกะ/ตัวควบคุม | หน้า 109 | |
| 45:เคาน์เตอร์มัลติฟังก์ชั่น | หน้า 113 | |
| มอเตอร์2 | 60:พารามิเตอร์พื้นฐาน Motor2 | หน้า 115 |
| 61:พารามิเตอร์ Motor2 | หน้า 115 | |
| 62:พารามิเตอร์ควบคุม Motor2 VF | หน้า 115 | |
| 63:พารามิเตอร์ควบคุมเวกเตอร์ Motor2 | หน้า 115 |
