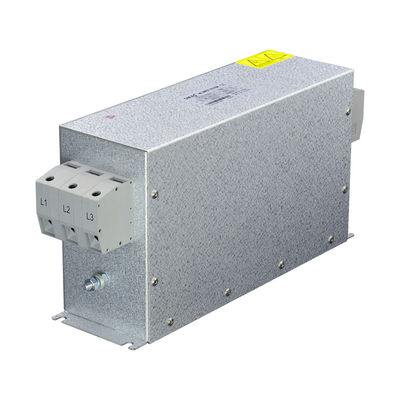

VEIKONG 380v สามเฟส AC EMI VFD ตัวกรองตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

สถานที่กำเนิด	จีน
ชื่อแบรนด์	VEIKONG
ได้รับการรับรอง	CE
หมายเลขรุ่น	วคส
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	negotiable
รายละเอียดการบรรจุ	กล่องกระดาษ
เวลาการส่งมอบ	3 วันขึ้นอยู่กับปริมาณการสั่งซื้อ
เงื่อนไขการชำระเงิน	Western Union, T/T, L/C, D/A, D/P, เพย์พาล
สามารถในการผลิต	15,000 ชิ้นต่อเดือน

รายละเอียดสินค้า

ชื่อผลิตภัณฑ์	ตัวกรอง AC EMI สามเฟส	ถ่ายโอนฟังก์ชัน	โลว์พาส
แบนด์วิธ 3dB	5-10%	อิมพีแดนซ์อินพุต	50โอห์ม
แอปพลิเคชัน	ตัวกรอง EMC / EMI	จัดอันดับปัจจุบัน	พึ่งพา
เน้น	ตัวกรอง 380v vfd emi , ตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า 380v , ตัวกรอง VEIKONG VFD

รายละเอียดสินค้า

380v สามเฟส AC EMI Filter กรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

ตัวกรองสายไฟ EMI จากส่วนประกอบเครือข่ายแบบพาสซีฟ LC ต่ำผ่านมันใช้หลักการของอิมพีแดนซ์ไม่ตรงกันดังนั้นโดย

การลดทอนของสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

ผลการกรองตัวกรองขึ้นอยู่กับขอบเขตของอิมพีแดนซ์ที่ไม่ตรงกัน ยิ่งความแตกต่างของอิมพีแดนซ์มากเท่าไหร่ก็ยิ่งดีเท่านั้น

กรอง.ตัวอย่างเช่น เพื่อให้ได้ผลลัพธ์ที่ดีขึ้น สำหรับด้านแหล่งจ่ายไฟที่มีความต้านทานต่ำ ควรมาพร้อมกับอินพุตสูง

อิมพีแดนซ์ของตัวกรองคู่ของอิมพีแดนซ์อินพุตสูงของด้านโหลด จากนั้นกรองด้วยอิมพีแดนซ์เอาต์พุตต่ำ

คุณสมบัติของสินค้า

ผลิตภัณฑ์ประเภทนี้มีความสามารถที่เหนือกว่าในการป้องกันสัญญาณรบกวน และสามารถนำไปใช้กับระบบประมวลผลข้อมูล อินเวอร์เตอร์อุปกรณ์โทรคมนาคม และอุปกรณ์ปรับสภาพไฟฟ้าที่กำหนดข้อกำหนดสูงในการป้องกันสัญญาณรบกวน

พิกัดแรงดันไฟฟ้า: AC 380V-440V

แรงดันทดสอบ (1 นาที): เฟสถึงเฟส DC 1500V;เฟสถึงกราวด์ AC 1500V / DC 2500V

ความถี่ในการทำงาน: 50/60Hz

ช่วงอุณหภูมิ: -25-85℃

ความต้านทานของฉนวน: เฟสถึงกราวด์ (สูงสุด 300A) ≥ 1500MΩ

แบบอย่าง	ตัวกรองอีเอ็มไอความถี่ต่ำ
ถ่ายโอนฟังก์ชัน	โลว์พาส
ประเภทแพ็คเกจ	พื้นผิวติด
ความถี่ศูนย์ที่กำหนด	10K-30MHZ
การสูญเสียการแทรก	60~90dB
อิมพีแดนซ์อินพุต	50โอห์ม
พิกัดแรงดันไฟฟ้า	380V/440V
จัดอันดับปัจจุบัน	1A-100A
อุณหภูมิสิ่งแวดล้อม	40°ซ
ช่วงอุณหภูมิ	25/085/21
ความถี่ในการทำงาน	50/60เฮิร์ต
สายต่อสาย	1450VDC
เส้นลงกราวด์	2250VDC หรือ 2000VAC
กระแสไฟรั่วสูงสุด	115VAC/60HZ 1.4mA สูงสุด250VAC/60HZ 2.5mA สูงสุด
ขั้นต่ำ	5 ชิ้น
ราคา	USD60~80/เมตร
เวลานำ	5~15 วันธรรมดาสำหรับตัวกรอง Low Pass EMI

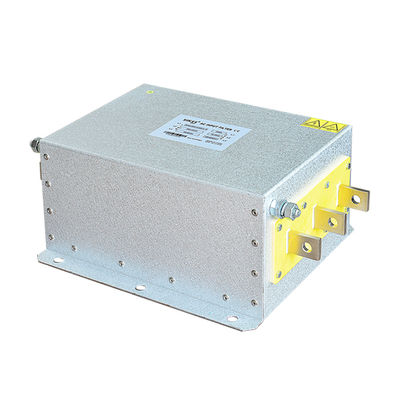

VEIKONG 380v สามเฟส AC EMI VFD ตัวกรองตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

คำแนะนำในการกรอง

พิจารณาการเลือกการสูญเสียการแทรกตัวกรองหลักผู้ผลิตของเส้นโค้งที่กำหนด (พารามิเตอร์) โดยทั่วไปใน

ผลการทดสอบมาตรฐาน 50 ระบบใช้สำหรับอ้างอิงเท่านั้น แต่การใช้งานจริงโดยทั่วไปไม่ใช่ 50 ระบบ การสูญเสียการแทรกจะ

หักล้างกันบ้าง

ตัวกรองที่เลือกจุดที่สองที่ควรทราบคือ: แรงดันไฟฟ้าที่ใช้งาน, กระแสไฟฟ้าที่ใช้งาน, ค่าแรงดันไฟฟ้า, กระแสไฟฟ้ารั่วไหล, ขนาด,

วิธีการติดตั้งต้องอธิบายข้อกำหนดพิเศษและการใช้งานพิเศษเมื่อสั่งซื้อ

ตัวเลือกขั้วต่อความปลอดภัยประเภท DIN: ขั้วต่อความปลอดภัย DIN มีคุณสมบัติดังต่อไปนี้: ระบบรักษาความปลอดภัยแบบสัมผัส;ภายในแข็ง มีดี

เข้าถึงพื้นที่หน้าตัด สอดคล้องกับมาตรฐานอุตสาหกรรมยุโรป มากกว่าเทอร์มินัลทั่วไป ปลอดภัยและสะดวกกว่า

การใช้ขั้วต่อ DIN ของตัวกรองเป็นไปตามข้อกำหนดของตลาดยุโรปมากขึ้นผลิตภัณฑ์ส่วนใหญ่ของ SIKES เพื่อรองรับการ

ประเภทของโหมดเทอร์มินัล

VEIKONG 380v สามเฟส AC EMI VFD ตัวกรองตัวกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า

การสูญเสียการแทรก

การสูญเสียการแทรก (IL) คืออัตราส่วนที่กรองแรงดันพอร์ตการเข้าถึงของวงจรก่อนและหลัง โดยแสดงด้วยสิ่งต่อไปนี้:

การสูญเสียการแทรก (IL) = 20LgV1/V2

ที่ไหน: V1- แรงดันสัญญาณรบกวนก่อนการเข้าถึงตัวกรอง

V2- แรงดันสัญญาณรบกวนหลังจากการเข้าถึงตัวกรอง

วิธีการทดสอบการสูญเสียการแทรกมีรายละเอียดอยู่ในข้อกำหนด CISPR17โดยทั่วไป ตัวอย่างผลิตภัณฑ์ที่มีให้ในการแทรก

เส้นโค้งการสูญเสียหาได้ในระบบ 50Ω: สมมติฐานทั้งสองด้านของกำลังขับและโหลด อิมพีแดนซ์อินพุตคือ

ตัวต้านทาน 50Ωเนื่องจากการใช้งานจริงของสภาพแวดล้อมในด้านพลังงานและด้านโหลดของอิมพีแดนซ์แตกต่างกันมาก ดังนั้น

เมื่อคุณได้รับการใช้งานจริงของค่าการสูญเสียการแทรกและตัวอย่างของค่าการสูญเสียการแทรกที่แตกต่างกัน

ดังนั้น การเลือกตัวกรองพลังงาน EMI จึงเป็นวิธีที่ดีที่สุดในการเข้าถึงอุปกรณ์ที่ทำการทดสอบจริง
