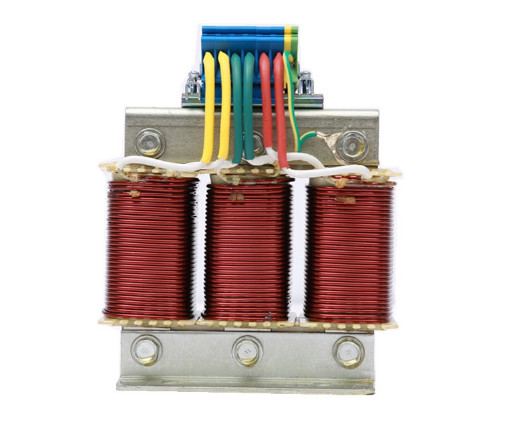

AC สำลัก 400V AC 50HZ 300A เครื่องปฏิกรณ์เอาต์พุตใช้สำหรับมอเตอร์ 132KW

คำอธิบายของเครื่องปฏิกรณ์โหลด:

เครื่องปฏิกรณ์แบบโหลด VKS-OCL ซีรีส์ถูกวางในอนุกรมกับอุปกรณ์ไฟฟ้าเพื่อแนะนำอิมพีแดนซ์ควบคุมเฉพาะให้กับวงจรไฟฟ้ากระแสสลับซีรีส์นี้นำไปใช้ที่ด้านเอาต์พุตของไดรฟ์ AC เพื่อลดแรงดันขาเข้า ลดกระแสไหลเข้าและกระแสสูงสุด ปรับปรุงตัวประกอบกำลังจริง ยับยั้งฮาร์มอนิกของกริด และปรับปรุงรูปคลื่นกระแสเอาต์พุตLine Reactor หรือที่เรียกว่า Output Reactor

คุณสมบัติวัสดุของเครื่องปฏิกรณ์โหลด:

ตัวเลือกมาตรวัดที่ยืดหยุ่น: การเลือกเหล็กซิลิคอน วัสดุแม่เหล็กเฟอร์ไรต์ของแกนอสัณฐานตามความถี่ของการใช้งาน
คุณสมบัติที่ยอดเยี่ยม:เนื่องจากโครงสร้างขดลวดฟอล์, ความต้านทาน DC ขนาดเล็ก, ความต้านทานที่แข็งแกร่งต่อแรงแม่เหล็กไฟฟ้า, ความสามารถในการโอเวอร์โหลดที่ดีในเวลาอันสั้น
ประสิทธิภาพที่วางใจได้:ใช้วัสดุฉนวน F-class ซึ่งทำให้มั่นใจได้ว่าผลิตภัณฑ์จะคงไว้ซึ่งประสิทธิภาพที่วางใจได้ในสภาพการทำงานที่สมบุกสมบัน
เสียงรบกวนต่ำ: ออกแบบให้มีความหนาแน่นของฟลักซ์แม่เหล็กต่ำ เครื่องปฏิกรณ์ที่มีเส้นตรงสูง ด้วยแผ่นโอเวอร์โหลดที่มีประสิทธิภาพ เสียงของเครื่องปฏิกรณ์จะต่ำ


ลักษณะของซีรี่ส์นี้:

อัตรากำลังไฟ: 380V/690V/1140V
ความถี่ในการทำงาน: 50/60Hz
ช่วงปัจจุบัน: 5-1600A
อุณหภูมิแวดล้อมในการทำงาน: -25℃-50℃
ความเป็นฉนวน: ขดลวดแกน, AC 3000V/50Hz/5mA/ ปราศจากความเสียหายใน 60 วินาที (ทดสอบในโรงงาน)
ความต้านทานของฉนวน: ขดลวดแกน,DC 1000V,ความต้านทาน >100M โอห์ม
เสียงรบกวน: น้อยกว่า 65dB (วัดที่จุดที่ห่างจากเครื่องปฏิกรณ์ 10 เมตรในแนวนอน
ระดับการป้องกัน: IP00
ชั้นฉนวน: F/H
มาตรฐาน: GB 19212.1-2008GB/T1094.6-2011


การประยุกต์ใช้เครื่องปฏิกรณ์โหลด:

ขอแนะนำให้ใช้เครื่องปฏิกรณ์อินพุตในสถานการณ์ต่อไปนี้:
1. ตัวแปลงความถี่ในการเชื่อมต่อแบบขนาน
2. แหล่งจ่ายไฟในสายมีการรบกวนจากอุปกรณ์อื่นอย่างชัดเจน (สัญญาณรบกวน, แรงดันไฟฟ้าเกิน)
3. มีความไม่สมดุลของแรงดันไฟฟ้าระหว่างเฟสของแหล่งจ่ายไฟหลักเกิน 1.8% ของแรงดันไฟฟ้าที่กำหนด
4. มีการติดตั้งตัวแปลงจำนวนมากในบรรทัดเดียวกัน
5. ลดการโอเวอร์โหลด cos C บนตัวเก็บประจุแก้ไขหากมีอุปกรณ์แก้ไขตัวประกอบกำลังในอุปกรณ์
6. ความจุของแหล่งจ่ายไฟคือ 60KVA และสูงกว่า และตำแหน่งการติดตั้งตัวแปลงความถี่อยู่ภายในระยะ 10M ของแหล่งจ่ายไฟขนาดใหญ่
7. ตัวแปลงความถี่ได้รับพลังงานจากสายอิมพีแดนซ์ต่ำมาก (สูงกว่าค่าพิกัดของอินเวอร์เตอร์ 10 เท่า)

พารามิเตอร์ผลิตภัณฑ์

ขนาดสินค้า

สรุป

เครื่องปฏิกรณ์อินพุตและเอาต์พุต VEIKONG สำหรับการควบคุมความเร็วความถี่ตัวแปร: อินเวอร์เตอร์และตัวควบคุมระหว่างการใช้งาน มักจะได้รับผลกระทบจากกระแสไฟกระชากและแรงดันไฟกระชาก ประสิทธิภาพการทำงานจะเสียหายอย่างรุนแรงและอายุการใช้งานของตัวแปลงและตัวควบคุม ดังนั้นเพื่อใช้เครื่องปฏิกรณ์อินพุต วางไว้ด้านหน้า เพื่อป้องกันแรงดันไฟกระชากและป้องกันกระแสไฟกระชาก อินเวอร์เตอร์และ Governor ยืดอายุการใช้งานและป้องกันการรบกวนฮาร์มอนิก ในเวลาเดียวกัน เนื่องจากตัวแปลงความถี่และใช้ตัวควบคุมความเร็วการแปลงความถี่เป็นวิธีที่มักจะ ผลิตฮอร์โมนและความผิดเพี้ยนของรูปคลื่นในความเร็ว ซึ่งจะส่งผลต่อการใช้งานปกติของอุปกรณ์ ดังนั้น จำเป็นต้องติดตั้งเครื่องปฏิกรณ์เอาต์พุตที่ด้านเอาต์พุต เพื่อกรองแรงดันและกระแสฮาร์มอนิกออก ปรับปรุงคุณภาพของกริดไฟฟ้าเครื่องปฏิกรณ์อินพุตและเอาท์พุตที่เราผลิตขึ้นโดยใช้แผ่นเหล็กซิลิกอนนำเข้าคุณภาพสูง เทคโนโลยีขั้นสูงที่ได้รับการขัดเกลา มีข้อดีคือมีปริมาณน้อย อุณหภูมิเพิ่มขึ้นต่ำ ไม่มีเสียงรบกวน ฯลฯ

เครื่องปฏิกรณ์อินพุตและเอาต์พุต AC ของเราสามารถจับคู่กับ SIEMENS, ABB, Hitachi, Toshiba, Matsushita, Sanken, Yaskawa, PU, ​​Danfoss, Fuji, LG, OMRON, Continental, OMRON, moden Schneider, Lenze, Emerson และแบรนด์ในประเทศและต่างประเทศอื่น ๆ ตัวแปลง
