GPRS 5.5kw 7.5kw 11kw MPPT VFD เครื่องสูบน้ำพลังงานแสงอาทิตย์อินเวอร์เตอร์ LCD ปุ่มกด PID Function

GPRS MPPT 5.5kw 7.5kw 11kw เฟสเดียวสามเฟสอินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์

รายละเอียดสินค้าและคุณสมบัติ:

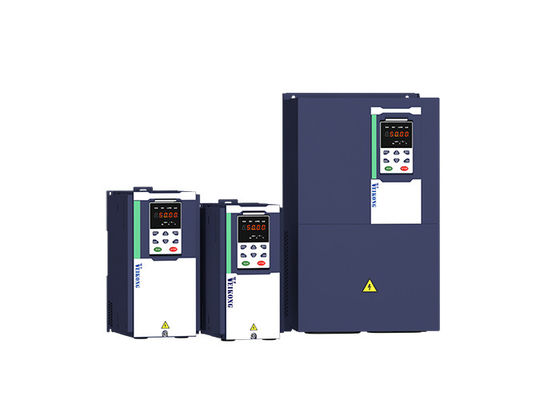

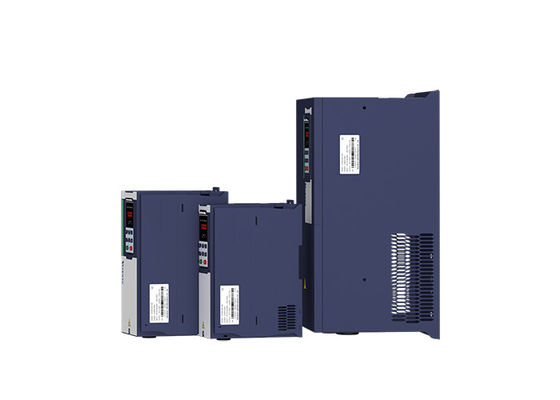

VFD500-PV Seires อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์ประสิทธิภาพสูง

ช่วงพลังงาน: 0.75~75kw 220V

0.75~160กิโลวัตต์ 380V

1. MPPT ที่มีประสิทธิภาพสูง 99%

2. การขับมอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับหรือ PMSM

3. การตรวจสอบและควบคุมระยะไกล GPRS

4. อายุการใช้งานยาวนานและรับประกันนาน

5. อินพุตไฟ DC สูงสุด: 450VDC สำหรับเอาต์พุต 220AC /810VDC สำหรับเอาต์พุต AC 380V

6. ติดตั้งและใช้งานง่าย ไม่จำเป็นต้องตั้งค่าพารามิเตอร์

7. ปุ่มกด LCD เสริม ไม่จำเป็นต้องใช้คู่มือ

8. การป้องกันที่หลากหลาย, การป้องกันการทำงานแบบแห้ง, การป้องกันน้ำเต็ม, การป้องกันแรงดันไฟเกิน, การป้องกันกระแสเกิน

9. สร้างขึ้นในฟังก์ชัน PID เมื่อควบคุม MPPT, PID ยังเปิดใช้งาน

10. ต่อไฟ DC และ AC อินเวอร์เตอร์ ทำงานได้ 24 ชม.

1. ระบบปั๊มน้ำพลังงานแสงอาทิตย์ของ VEIKONG เป็นระบบปั๊มไฟฟ้าโดยพื้นฐานแล้วจะใช้ไฟฟ้าจากแผง PhotoVoltaic (PV) หนึ่งแผงหรือหลายแผงระบบสูบน้ำพลังงานแสงอาทิตย์ทั่วไปประกอบด้วยชุดแผงโซลาร์เซลล์ที่ให้พลังงานแก่มอเตอร์ไฟฟ้า ซึ่งจะจ่ายพลังงานให้กับปั๊มเจาะหรือปั๊มผิวดิน

2. อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์คืออะไร?

อินเวอร์เตอร์พลังงานแสงอาทิตย์หรืออินเวอร์เตอร์ PV, อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์, ตัวควบคุมปั๊มพลังงานแสงอาทิตย์, อินเวอร์เตอร์ปั๊มน้ำพลังงานแสงอาทิตย์, ไดรฟ์ปั๊มพลังงานแสงอาทิตย์, ตัวควบคุมปั๊มน้ำพลังงานแสงอาทิตย์, mppt vfd พลังงานแสงอาทิตย์, อินเวอร์เตอร์ความถี่ mppt พลังงานแสงอาทิตย์, อินเวอร์เตอร์ความถี่พลังงานแสงอาทิตย์, ปั๊มพลังงานแสงอาทิตย์ vsd, อินเวอร์เตอร์ความถี่พลังงานแสงอาทิตย์, solar vfd เป็นคำสำคัญทั้งหมด

IT เป็นเครื่องแปลงไฟฟ้าประเภทหนึ่งที่แปลงเอาต์พุตกระแสตรงแบบแปรผัน (DC) ของแผงโซลาร์เซลล์แสงอาทิตย์ (PV) ให้เป็นกระแสสลับความถี่ยูทิลิตี้ (AC) ที่สามารถป้อนเข้าสู่กริดไฟฟ้าเชิงพาณิชย์หรือใช้โดยท้องถิ่น ปิด - เครือข่ายไฟฟ้าแบบกริด

มันสามารถแปลงแรงดันไฟ DC ที่มาจากแผงโซลาร์เซลล์เป็นแรงดันไฟ AC สำหรับการจ่ายไฟให้กับปั๊มที่ขับเคลื่อนด้วยมอเตอร์สามเฟส

ความเร็วของปั๊มได้รับการปรับให้เข้ากับการแผ่รังสีของแสงอาทิตย์ที่มีอยู่อย่างต่อเนื่อง จึงเพิ่มปริมาณน้ำที่ปั๊มได้สูงสุด และทำให้สามารถทำงานได้แม้ในสภาวะที่มีแสงแดดน้อย

นอกจากนี้ยังมีการป้องกันปั๊มอย่างสมบูรณ์จากไฟกระชาก โอเวอร์โหลด และการทำงานแบบแห้ง

ข้อกำหนดทางไฟฟ้าและระดับพลังงาน

การประยุกต์ใช้ผลิตภัณฑ์





สำหรับการเชื่อมต่อมอเตอร์ 220V เฟสเดียว

1: วิธีการเดินสายมอเตอร์แบบอะซิงโครนัสเฟสเดียว (ไม่มีตัวเก็บประจุเริ่มต้น):

ข้อสังเกต: U เชื่อมต่อกับปลายทั่วไปของขดลวดเริ่มต้นและขดลวดที่ใช้งาน V ​​เชื่อมต่อกับขดลวดเริ่มต้นและ W เชื่อมต่อกับขดลวดที่ใช้งาน



มอเตอร์อะซิงโครนัสเฟสเดียวหากการหมุนพวงมาลัยไม่ถูกต้อง คุณสามารถเปลี่ยนสายไฟ V และ W หรือตั้งค่า P22.13=1



แนวทางที่หนึ่ง: ตั้งค่าพารามิเตอร์ P11.01=1 (ประเภทมอเตอร์เฟสเดียวไม่มีตัวเก็บประจุ) หรือแนวทางที่สอง: ตั้งค่า P00.11=31 หากความถี่มอเตอร์ของคุณคือ 50 hz หรือตั้งค่า P00.11=32 หากความถี่มอเตอร์ของคุณคือ 60Hz





สำหรับการเชื่อมต่อมอเตอร์ 220V เฟสเดียว

2: วิธีการเดินสายมอเตอร์แบบอะซิงโครนัสเฟสเดียว (พร้อมตัวเก็บประจุ)



ข้อสังเกต 1: แนวทางแรก: ต่อสายมอเตอร์เข้ากับขั้วไฟฟ้า U และ V และเข้าสู่โหมด BSC เพื่อตั้งค่าพารามิเตอร์ P23.15=0 (การป้องกันการสูญเสียเฟสเอาต์พุต) หรือแนวทางที่สอง: ตั้งค่ามาโคร P00.11=21 หากความถี่มอเตอร์ของคุณคือ 50HZ หรือตั้งค่า P00.11=22 ถ้าความถี่มอเตอร์ของคุณคือ 60Hz
