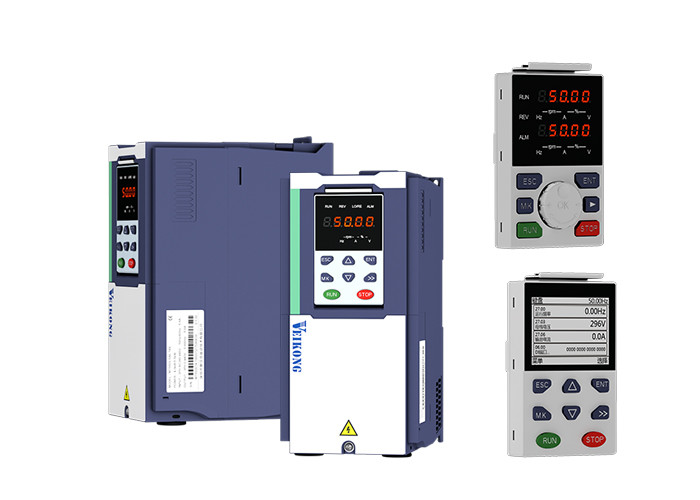

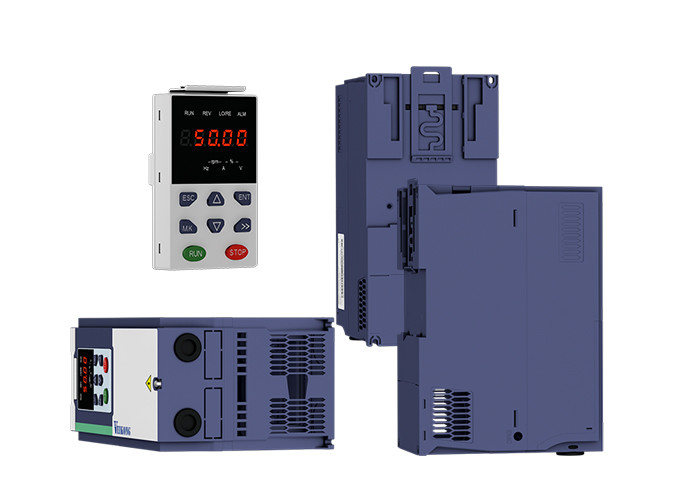

OEM 15KW 20 Hp 3 เฟส Vfd มอเตอร์ไดรฟ์ / ไดรฟ์ความถี่ที่ปรับได้

รายการ

ข้อมูลจำเพาะ

ป้อนข้อมูล

แรงดันไฟฟ้าขาเข้า

1เฟส/3เฟส 220V:200V～240V

3 เฟส 380V-480V:380V～480V

ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต

-15%~10%

ความถี่อินพุต

50Hz / 60Hz ความผันผวนน้อยกว่า 5%

เอาต์พุต

แรงดันขาออก

3เฟส:0～แรงดันไฟเข้า

ความจุเกิน

การใช้งานทั่วไป: 60S สำหรับ 150% ของพิกัดกระแส

แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของพิกัดกระแส

ควบคุม

โหมดควบคุม

การควบคุม V/f

การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC)

การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC)

โหมดการทำงาน

การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC)

ช่วงความเร็ว

1:100 (วี/เอฟ)

1:200( SVC)

1:1000 (วีค)

ความแม่นยำในการควบคุมความเร็ว

±0.5%(วี/เอฟ)

±0.2%(เอส.วี.ซี)

±0.02%(วี.ซี)

การตอบสนองความเร็ว

5Hz(วี/ฉ)

20Hz(เอสวีซี)

50Hz(วีซี)

ช่วงความถี่

0.00～600.00Hz(วี/เอฟ)

0.00～200.00Hz(เอส.วี.ซี)

0.00～400.00Hz(วี.ซี)

ความละเอียดความถี่อินพุต

การตั้งค่าดิจิตอล: 0.01 Hz

การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1%

แรงบิดเริ่มต้น

150%/0.5Hz(วี/เอฟ)

180%/0.25Hz(เอส.วี.ซี)

200%/0Hz(วี.ซี)

ความแม่นยำในการควบคุมแรงบิด

SVC: ภายใน 5Hz10% สูงกว่า 5Hz5%

VC:3.0%

เส้นโค้ง V/f

ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f;

รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง

ทางลาดให้ความถี่

รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S;

4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที

การควบคุมแรงดันบัส DC

การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า

การควบคุมแผงลอยภายใต้แรงดันไฟฟ้า: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห

การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน

การควบคุม Vdc Min: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม

ความถี่ของพาหะ

1kHz~12kHz(ขึ้นอยู่กับประเภท)

วิธีการเริ่มต้น

สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว

วิธีการหยุด

หยุดการชะลอตัว (สามารถซ้อนทับ DC เบรก);หยุดฟรี

ฟังก์ชั่นการควบคุมหลัก

การควบคุม Jog, การควบคุมการหลบหลีก, การทำงานด้วยความเร็วสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่การแกว่ง, การสลับเวลาการเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกแบบกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, ยูนิตหน่วงเวลาในตัว, ยูนิตเปรียบเทียบในตัวและยูนิตลอจิก, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่มฟรี, การเดินสายเอาต์พุตสลับซอฟต์แวร์, เทอร์มินัลขึ้น / ลง

การทำงาน

ปุ่มกด

แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก)

การสื่อสาร

มาตรฐาน:

การสื่อสาร MODBUS

สามารถเปิดและทำกำไรได้ (กำลังพัฒนา)

พีจีการ์ด

การ์ดอินเทอร์เฟซตัวเข้ารหัสส่วนเพิ่ม (เอาต์พุตดิฟเฟอเรนเชียลและตัวสะสมแบบเปิด)การ์ดหม้อแปลงโรตารี

ขั้วอินพุต

มาตรฐาน:

5 เทอร์มินัลอินพุตดิจิตอล ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz;

2 ขั้วอินพุตแบบอะนาล็อกรองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตกระแส 0 ~ 20mA;

การ์ดตัวเลือก:

4 ขั้วอินพุตดิจิตอล

2 ขั้วอินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า 10V-+10V

ขั้วเอาท์พุท

มาตรฐาน:

1 ขั้วเอาท์พุทดิจิตอล;

เทอร์มินอลเอาต์พุตพัลส์ความเร็วสูง 1 ช่อง (ประเภทตัวสะสมแบบเปิด) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz;

1 ขั้วเอาต์พุตรีเลย์ (รีเลย์ตัวที่สองเป็นตัวเลือก)

2 ขั้วเอาต์พุตแบบอะนาล็อกรองรับเอาต์พุตกระแส 0 ~ 20mA หรือเอาต์พุตแรงดัน 0 ~ 10V;

การ์ดเสริม: 4 ขั้วเอาท์พุทดิจิตอล

การป้องกัน

โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน

สิ่งแวดล้อม

ตำแหน่งติดตั้ง

ในร่ม, ไม่ถูกแสงแดดโดยตรง, ฝุ่น, ก๊าซกัดกร่อน, ก๊าซติดไฟ, ควันน้ำมัน, ไอระเหย, หยดหรือเกลือ

ระดับความสูง

0-3000m.inverter จะถูกลดค่าลงหากระดับความสูงมากกว่า 1,000m และกระแสไฟฟ้าเอาต์พุตที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100m

อุณหภูมิโดยรอบ

-10°C~ +40°C สูงสุด 50°C (ลดค่าลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสเอาต์พุตที่กำหนดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C

ความชื้น

น้อยกว่า 95%RH โดยไม่มีการควบแน่น

การสั่นสะเทือน

น้อยกว่า 5.9 ม./วินาที²(0.6 ก.)

อุณหภูมิในการจัดเก็บ

-20°C ~ +60°C

คนอื่น

การติดตั้ง

ตู้ควบคุมติดผนังแบบตั้งพื้น ทรานส์มูรัล

ระดับการป้องกัน

IP20

วิธีการทำความเย็น

อากาศเย็นบังคับ

อีเอ็มซี

CE ROHS

ตัวกรอง EMC ภายใน

สอดคล้องกับ EN61800-3

หมวด C3

3^ถสิ่งแวดล้อม

แบบอย่าง

ความจุไฟฟ้า

(เควีเอ)

อินพุตปัจจุบัน

(เอ)

กระแสไฟขาออก (A)

มอเตอร์แบบปรับได้

(กิโลวัตต์)

ขนาด

ชุดเบรค

ภาระหนัก

โหลดเบา

สามเฟส: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

ขนาด A

ภายใน

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

ขนาด B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

ขนาด C

ภายใน

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

ขนาด D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

ขนาด E

ตัวเลือก

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

ขนาด F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

ขนาด G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

ภายนอก

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

ขนาด H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

ขนาด I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

ขนาด J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

ขนาด K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

ขนาด L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

ขนาด M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

ขนาด N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

ขนาด O

VFD500-630GT4

710

1080

1120.

/

630

ขนาด O

VFD500-710GT4

790

1200

1260

/

710

ขนาด O

เฟสเดียว: 220V, 50/60Hz

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

ขนาด A

ในตัว

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

ขนาด A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

ขนาด A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

ขนาด A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

ขนาด B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

ขนาด C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

ขนาด C
