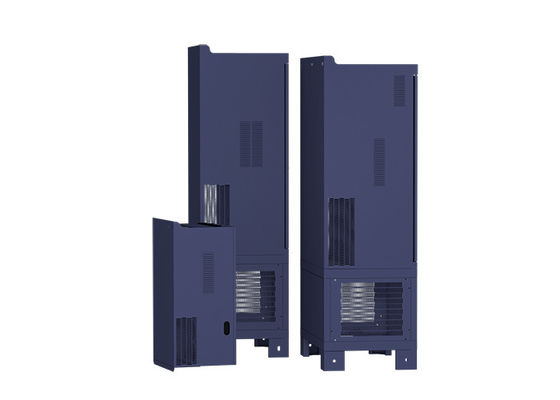

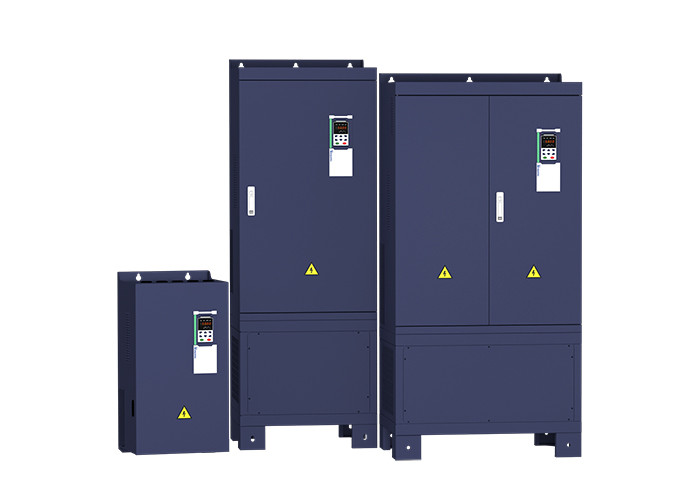

ตัวควบคุมไดรฟ์ความถี่ตัวแปร 90kw 120hp สำหรับการใช้งานแรงบิดสูง

รายการ

ข้อมูลจำเพาะ

ป้อนข้อมูล

แรงดันไฟฟ้าเข้า

1เฟส/3เฟส 220V:200V～240V

3 เฟส 380V-480V:380V～480V

ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต

-15%~10%

ความถี่อินพุต

50Hz / 60Hz ความผันผวนน้อยกว่า 5%

เอาต์พุต

แรงดันขาออก

3เฟส:0～แรงดันไฟเข้า

ความจุเกิน

การใช้งานทั่วไป: 60S สำหรับ 150% ของพิกัดกระแส

แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของพิกัดกระแส

ควบคุม

โหมดควบคุม

การควบคุม V/f

การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC)

การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC)

โหมดการทำงาน

การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC)

ช่วงความเร็ว

1:100 (วี/เอฟ)

1:200( SVC)

1:1000 (วีค)

ความแม่นยำในการควบคุมความเร็ว

±0.5% (วี/เอฟ)

±0.2% (SVC)

±0.02% (วี.ซี.)

การตอบสนองความเร็ว

5Hz(วี/ฉ)

20Hz(เอสวีซี)

50Hz(วีซี)

ช่วงความถี่

0.00～600.00Hz(วี/เอฟ)

0.00~200.00Hz(SVC)

0.00~400.00Hz(วี.ซี.)

ความละเอียดความถี่อินพุต

การตั้งค่าดิจิตอล: 0.01 Hz

การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1%

แรงบิดเริ่มต้น

150%/0.5Hz(วี/เอฟ)

180%/0.25Hz(SVC)

200%/0เฮิร์ต(วี.ซี.)

ความแม่นยำในการควบคุมแรงบิด

SVC: ภายใน 5Hz10% สูงกว่า 5Hz5%

VC:3.0%

เส้นโค้ง V/f

ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f;

รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง

ทางลาดให้ความถี่

รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S;

4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที

การควบคุมแรงดันบัส DC

การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า

การควบคุมแผงลอยแบบ Undervoltage: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห

การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน

การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม

ความถี่ของพาหะ

1kHz~12kHz(ขึ้นอยู่กับประเภท)

วิธีการเริ่มต้น

สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว

วิธีการหยุด

หยุดการชะลอตัว (สามารถซ้อนทับ DC เบรก);หยุดฟรี

ฟังก์ชั่นการควบคุมหลัก

การควบคุม Jog, การควบคุมการหลบหลีก, การทำงานด้วยความเร็วสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่การแกว่ง, การสลับเวลาการเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกแบบกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, ยูนิตหน่วงเวลาในตัว, ยูนิตเปรียบเทียบในตัวและยูนิตลอจิก, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่มฟรี, การเดินสายเอาต์พุตสลับซอฟต์แวร์, เทอร์มินัลขึ้น / ลง

การทำงาน

ปุ่มกด

แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก)

การสื่อสาร

มาตรฐาน:

การสื่อสาร MODBUS

สามารถเปิดและทำกำไรได้ (กำลังพัฒนา)

พีจีการ์ด

การ์ดอินเตอร์เฟสตัวเข้ารหัสส่วนเพิ่ม (เอาต์พุตดิฟเฟอเรนเชียลและตัวสะสมแบบเปิด), การ์ดหม้อแปลงแบบหมุน

ขั้วอินพุต

มาตรฐาน:

5 เทอร์มินัลอินพุตดิจิตอล ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz;

2 ขั้วอินพุตแบบอะนาล็อกรองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตกระแส 0 ~ 20mA;

การ์ดตัวเลือก:

4 ขั้วอินพุตดิจิตอล

2 ขั้วอินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า 10V-+10V

ขั้วเอาท์พุท

มาตรฐาน:

1 ขั้วเอาท์พุทดิจิตอล;

เทอร์มินอลเอาต์พุตพัลส์ความเร็วสูง 1 ช่อง (ประเภทตัวสะสมแบบเปิด) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz;

1 ขั้วเอาต์พุตรีเลย์ (รีเลย์ตัวที่สองเป็นตัวเลือก)

2 ขั้วเอาต์พุตแบบอะนาล็อกรองรับเอาต์พุตกระแส 0 ~ 20mA หรือเอาต์พุตแรงดัน 0 ~ 10V;

การ์ดเสริม: 4 ขั้วเอาท์พุทดิจิตอล

การป้องกัน

โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน

สิ่งแวดล้อม

ตำแหน่งติดตั้ง

ในร่ม, ไม่ถูกแสงแดดโดยตรง, ฝุ่น, ก๊าซกัดกร่อน, ก๊าซติดไฟ, ควันน้ำมัน, ไอระเหย, หยดหรือเกลือ

ระดับความสูง

0-3000m.inverter จะถูกลดค่าลงหากระดับความสูงมากกว่า 1,000m และกระแสไฟฟ้าเอาต์พุตที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100m

อุณหภูมิโดยรอบ

-10°C~ +40°C สูงสุด 50°C (ลดค่าลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสเอาต์พุตที่กำหนดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C

ความชื้น

น้อยกว่า 95%RH โดยไม่มีการควบแน่น

การสั่นสะเทือน

น้อยกว่า 5.9 ม./วินาที²(0.6 ก.)

อุณหภูมิในการจัดเก็บ

-20°C ~ +60°C

คนอื่น

การติดตั้ง

ตู้ควบคุมติดผนังแบบตั้งพื้น ทรานส์มูรัล

ระดับการป้องกัน

IP20

วิธีการทำความเย็น

อากาศเย็นบังคับ

อีเอ็มซี

CE ROHS

ตัวกรอง EMC ภายใน

สอดคล้องกับ EN61800-3

หมวด C3

3^ถสิ่งแวดล้อม

ความจุไฟฟ้า

(เควีเอ)

อินพุตปัจจุบัน

(เอ)

มอเตอร์แบบปรับได้

(กิโลวัตต์)
