สถานที่กำเนิด | จีน |
---|---|
ชื่อแบรนด์ | VEIKONG |
ได้รับการรับรอง | CE, ROHS |
หมายเลขรุ่น | VFD500-055G/075GT4B |
จำนวนสั่งซื้อขั้นต่ำ | 1 |
ราคา | Please contact quotation |
รายละเอียดการบรรจุ | <45kw อินเวอร์เตอร์ใช้แพคเกจกล่อง, ≥45kwใช้แพคเกจกล่องไม้ |
เวลาการส่งมอบ | ขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน | T / T, เวสเทิร์นยูเนี่ยน, แอล / ซี |
สามารถในการผลิต | 1,000 หน่วยต่อสัปดาห์ |
แรงดันไฟฟ้า | 380v/220v | พลัง | 55Kw/75hp |
---|---|---|---|
โหมดควบคุม | การควบคุม V/F, การควบคุมเวกเตอร์ | ปุ่มกด | ปุ่มกด LED, ปุ่มกด LCD, ปุ่มกดแสดงผลคู่ |
การรับประกัน | 18 เดือน | การป้องกัน | โอเวอร์โหลด, แรงดันไฟฟ้าเกิน, IP20, ไฟฟ้าลัดวงจร, ความร้อนเกิน |
แสงสูง | ไดรฟ์ความถี่ตัวแปร VFD 380v,ไดรฟ์ความถี่ตัวแปร VFD 75hp,ไดรฟ์ความถี่ปรับได้ 75hp |

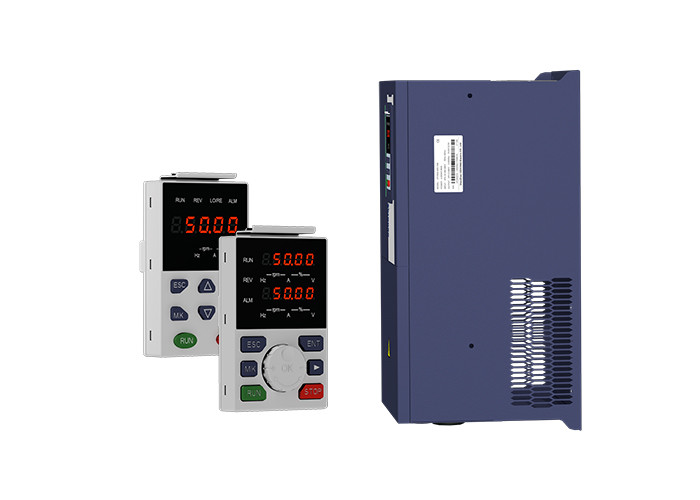

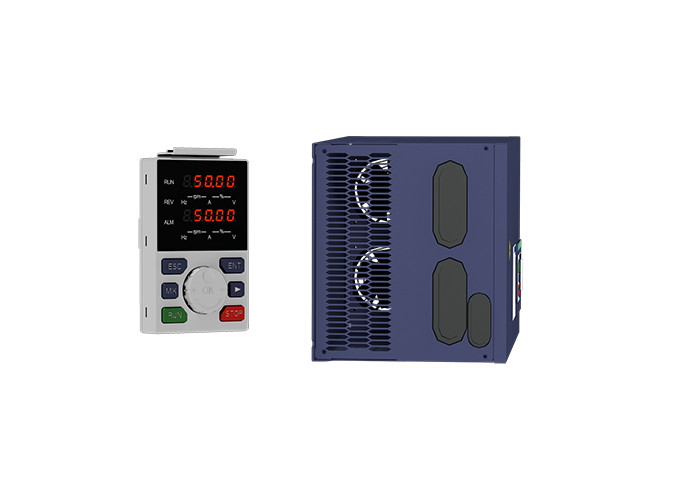

อินเวอร์เตอร์ควบคุมเวกเตอร์ 55kw 75hp 220v 380v ไดรฟ์ความถี่ไดรฟ์ ac
ข้อได้เปรียบด้านประสิทธิภาพ
อัลกอริธึมการควบคุมมอเตอร์ขั้นสูง
การควบคุมเวกเตอร์วงเปิดที่มีประสิทธิภาพสูง
โหมด V/F ที่เหมาะสมที่สุด
การควบคุมความลาดชันที่ยอดเยี่ยม
ปรับอัตโนมัติอย่างรวดเร็ว (น้อยกว่า 1 นาที)
โอเวอร์โหลด: กระแสไฟขาออกที่กำหนด 150%, 1 นาที
แรงบิดความถี่ต่ำ: 0.5Hz: แรงบิดพิกัด 100% 1Hz: แรงบิดพิกัด 150%
รายการ | ข้อมูลจำเพาะ | |
ป้อนข้อมูล | แรงดันไฟฟ้าเข้า |
1เฟส/3เฟส 220V:200V~240V 3 เฟส 380V-480V:380V~480V |
ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15%~10% | |
ความถี่อินพุต | 50Hz / 60Hz ความผันผวนน้อยกว่า 5% | |
เอาต์พุต | แรงดันขาออก | 3เฟส:0~แรงดันไฟเข้า |
ความจุเกิน |
การใช้งานทั่วไป: 60S สำหรับ 150% ของพิกัดกระแส แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของพิกัดกระแส |
|
ควบคุม | โหมดควบคุม |
การควบคุม V/f การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC) การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC) |
โหมดการทำงาน | การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) | |
ช่วงความเร็ว |
1:100 (วี/เอฟ) 1:200( SVC) 1:1000 (วีค) |
|
ความแม่นยำในการควบคุมความเร็ว |
±0.5%(วี/เอฟ) ±0.2%(เอส.วี.ซี) ±0.02%(วี.ซี) |
|
การตอบสนองความเร็ว |
5Hz(วี/ฉ) 20Hz(เอสวีซี) 50Hz(วีซี) |
|
ช่วงความถี่ |
0.00~600.00Hz(วี/เอฟ) 0.00~200.00Hz(เอส.วี.ซี) 0.00~400.00Hz(วี.ซี) |
|
ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1% |
|
แรงบิดเริ่มต้น |
150%/0.5Hz(วี/เอฟ) 180%/0.25Hz(เอส.วี.ซี) 200%/0Hz(วี.ซี) |
|
ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% VC:3.0% |
|
เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง |
|
ทางลาดให้ความถี่ |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S; 4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที |
|
การควบคุมแรงดันบัส DC |
การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า
การควบคุมแผงลอยแบบ Undervoltage: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห
การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม |
|
ความถี่ของพาหะ | 1kHz~12kHz(ขึ้นอยู่กับประเภท) | |
วิธีการเริ่มต้น |
สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว |
แทนที่ยี่ห้อดัง vfd ในแอพพลิเคชั่นทั่วไป
ความล้มเหลวและการวินิจฉัย
อินเวอร์เตอร์ VFD500 มีการป้องกันที่สมบูรณ์แบบหากเกิดข้อผิดพลาด อินเวอร์เตอร์จะทำงานตามแอตทริบิวต์ของความผิดปกติสำหรับข้อผิดพลาดที่ร้ายแรงกว่านั้น อินเวอร์เตอร์จะปิดกั้นเอาต์พุตโดยตรงสำหรับข้อผิดพลาดทั่วไป สามารถกำหนดค่าให้หยุดหรือทำงานต่อไปตามโหมดหยุดตามกำหนดเวลาหลังจากที่อินเวอร์เตอร์ทำงานล้มเหลว หน้าสัมผัสรีเลย์ความผิดปกติจะทำงานและรหัสความผิดปกติจะแสดงบนแผงแสดงผลก่อนขอรับบริการ ผู้ใช้สามารถตรวจสอบด้วยตนเองตามคำแนะนำในส่วนนี้ วิเคราะห์สาเหตุของข้อบกพร่อง และค้นหาวิธีแก้ไข
ชื่อข้อผิดพลาด | รหัสข้อผิดพลาด | แสดง | สาเหตุที่เป็นไปได้ | โซลูชั่น |
หน่วยอินเวอร์เตอร์ การป้องกัน |
1 | เอ่อวท |
1: อายุของฉนวนมอเตอร์ 2: สายเคเบิลเสียหายและหน้าสัมผัส, ไฟฟ้าลัดวงจร 3: ระยะห่างระหว่างมอเตอร์และอินเวอร์เตอร์ยาวเกินไป 4: การสลายทรานซิสเตอร์เอาต์พุต 5: สายไฟภายในของอินเวอร์เตอร์หลวม หรือฮาร์ดแวร์ไม่ดี 6: เบรกทรานซิสเตอร์ลัดวงจร |
1. ยืนยันความต้านทานฉนวนของมอเตอร์หากเปิดอยู่ ให้เปลี่ยนมอเตอร์ 2. ตรวจสอบสายไฟของมอเตอร์ 3. ติดตั้งเครื่องปฏิกรณ์หรือตัวกรองเอาต์พุต 4 แสวงหาการสนับสนุนทางเทคนิค 5 แสวงหาการสนับสนุนทางเทคนิค 6. ตรวจสอบว่าตัวต้านทานการเบรกเสียหายและสายไฟถูกต้องหรือไม่ |
กระแสเกิน ในระหว่าง การเร่งความเร็ว |
2 | Er.OC1 |
1: วงจรเอาต์พุตต่อสายดินหรือ ลัดวงจร 2: ไม่ได้ทำการปรับจูนอัตโนมัติของมอเตอร์ 3: เวลาเร่งสั้นเกินไป 4: การเพิ่มแรงบิดแบบแมนนวลหรือเส้นโค้ง V/F คือ ไม่เหมาะสม. 5: แรงดันไฟฟ้าต่ำเกินไป 6: การดำเนินการเริ่มต้นดำเนินการ บนมอเตอร์หมุน 7: มีการเพิ่มโหลดกะทันหันระหว่าง การเร่งความเร็ว 8: รุ่นอินเวอร์เตอร์ความถี่เป็นของ ระดับพลังงานที่เล็กเกินไป |
1: ขจัดข้อบกพร่องภายนอก 2: ทำมอเตอร์อัตโนมัติ- การปรับจูนในสถานะเย็น 3: เพิ่มความเร่ง เวลา. 4: ปรับแรงบิดด้วยตนเอง เพิ่มหรือโค้ง V / F 5: ปรับแรงดันไฟฟ้าให้เป็นปกติ พิสัย. 6: เลือกความเร็วในการหมุน การติดตามเริ่มต้นใหม่หรือเริ่มต้น มอเตอร์หลังจากหยุดทำงาน 7: นำโหลดที่เพิ่มออก 8: เลือกตัวแปลงความถี่ ของระดับพลังงานที่สูงขึ้น |
กระแสเกิน ในระหว่าง การชะลอตัว |
3 | Er.OC2 |
1: วงจรเอาต์พุตต่อสายดินหรือ ลัดวงจร 2: ไม่ได้ทำการปรับจูนอัตโนมัติของมอเตอร์ 3: เวลาชะลอตัวสั้นเกินไป 4: แรงดันไฟฟ้าต่ำเกินไป 5: มีการเพิ่มโหลดกะทันหันระหว่าง การชะลอตัว 6: ชุดเบรกและการเบรก ไม่ได้ติดตั้งตัวต้านทาน |
1: ขจัดข้อบกพร่องภายนอก 2: ดำเนินการมอเตอร์ ปรับอัตโนมัติ 3: เพิ่มเวลาการชะลอตัว 4: ปรับแรงดันไฟฟ้าให้เป็นปกติ พิสัย. 5: นำโหลดที่เพิ่มออก 6: ติดตั้งชุดเบรก และตัวต้านทานการเบรก |
กระแสเกิน ที่คงที่ ความเร็ว |
4 | Er.OC3 |
1: วงจรเอาต์พุตต่อสายดินหรือ ลัดวงจร 2: การปรับอัตโนมัติของมอเตอร์ไม่ได้ดำเนินการ 3: แรงดันไฟฟ้าต่ำเกินไป 4: มีการเพิ่มโหลดกะทันหันระหว่าง การดำเนินการ. 5: รุ่นอินเวอร์เตอร์ความถี่เป็นของ ระดับพลังงานที่เล็กเกินไป |
1: กำจัดข้อบกพร่องภายนอก 2: ทำการจูนอัตโนมัติของมอเตอร์ 3: ปรับแรงดันไฟฟ้าให้อยู่ในช่วงปกติ 4: นำโหลดที่เพิ่มออก 5: เลือกความถี่ อินเวอร์เตอร์ของระดับพลังงานที่สูงขึ้น |
แรงดันไฟฟ้าเกิน ในระหว่าง การเร่งความเร็ว |
5 | Er.OU1 |
1: แรงดันไฟฟ้าอินพุตสูงเกินไป 2: แรงดันไฟกระชากผสมอยู่ในแหล่งจ่ายไฟอินพุต 3: มีแรงภายนอกมาขับเคลื่อนมอเตอร์ให้ทำงาน หรือโหลดประเภทเบรกหนักเกินไป 4: เวลาเร่งความเร็วสั้นเกินไป 5: มอเตอร์สั้นลงกับพื้น |
1: แรงดันไฟฟ้าของแหล่งจ่ายไฟลดลงสู่ช่วงปกติ 2: ติดตั้งเครื่องปฏิกรณ์ DC 3: ยกเลิกแรงภายนอกของมอเตอร์แบบลากได้หรือติดตั้งชุดเบรค 4: เพิ่มเวลาเร่งความเร็ว 5: กำจัดส่วนของการลัดวงจรของกราวด์
|
แรงดันไฟฟ้าเกิน ในระหว่าง การชะลอตัว |
6 | Er.OU2 |
1: แรงดันไฟฟ้าอินพุตสูงเกินไป 2: แรงดันไฟกระชากผสมอยู่ในแหล่งจ่ายไฟอินพุต 3: มีแรงภายนอกมาขับเคลื่อนมอเตอร์ให้ทำงาน หรือโหลดประเภทเบรกหนักเกินไป 4: เวลาชะลอตัวสั้นเกินไป 5: มอเตอร์สั้นลงกับพื้น |
1: แรงดันไฟฟ้าของแหล่งจ่ายไฟลดลงสู่ช่วงปกติ 2: ติดตั้งเครื่องปฏิกรณ์ DC 3: ยกเลิกแรงภายนอกของมอเตอร์แบบลากได้หรือติดตั้งชุดเบรค 4: เพิ่มเวลาการชะลอตัว 5: กำจัดส่วนของพื้นดิน |
แรงดันไฟฟ้าเกิน ที่คงที่ ความเร็ว |
7 | Er.OU3 |
1: แรงดันไฟฟ้าอินพุตสูงเกินไป 2: แรงดันไฟกระชากผสมอยู่ในแหล่งจ่ายไฟอินพุต 3: มีแรงภายนอกมาขับเคลื่อนมอเตอร์ให้ทำงาน หรือโหลดประเภทเบรกหนักเกินไป 4: เวลาเร่งหรือลดความเร็วสั้นเกินไป 5: มอเตอร์สั้นลงกับพื้น |
1: แรงดันไฟฟ้าของแหล่งจ่ายไฟลดลงสู่ช่วงปกติ 2: ติดตั้งเครื่องปฏิกรณ์ DC 3: ยกเลิกแรงภายนอกของมอเตอร์แบบลากได้หรือติดตั้งชุดเบรค 4: เพิ่มเวลาเร่งหรือลดความเร็ว 5: กำจัดส่วนของพื้นดิน |
กระแสไฟฟ้าแรงต่ำ | 8 | Er.Lv1 |
1: ไฟฟ้าดับทันที บนแหล่งจ่ายไฟอินพุตหรือการสูญเสียเฟสอินพุต 2: อินพุตของอินเวอร์เตอร์ความถี่ แรงดันไฟฟ้าไม่อยู่ในเกณฑ์ที่อนุญาต พิสัย. 3: ตัดไฟระหว่างการทำงาน 4: สายไฟภายในของอินเวอร์เตอร์หลวม หรือฮาร์ดแวร์ไม่ดี |
1: ตรวจสอบว่าแหล่งจ่ายไฟอินพุตผิดปกติหรือไม่ ขั้วไฟฟ้าอินพุตหลวม คอนแทคอินพุตหรือสวิตช์แอร์ผิดปกติหรือไม่ 2: ปรับแรงดันไฟฟ้าให้อยู่ในช่วงปกติ 3: ปิดเครื่องหลังจากอินเวอร์เตอร์หยุดทำงาน 4: การขอรับการสนับสนุนทางเทคนิค 5: สำหรับแหล่งจ่ายไฟที่ไม่เสถียร หากความต้องการด้านประสิทธิภาพต่ำ ให้ลองเปิดใช้ฟังก์ชันแผงลอยแรงดันต่ำ (P23.00) |
คอนแทคเปิด | 9 | Er.Lv2 |
1: ไฟฟ้าดับทันที บนแหล่งจ่ายไฟอินพุต 2: อินพุตของอินเวอร์เตอร์ความถี่ แรงดันไฟฟ้าไม่อยู่ในเกณฑ์ที่อนุญาต พิสัย. 3: ตัดไฟระหว่างการทำงาน 4: สายไฟภายในของอินเวอร์เตอร์หลวม หรือฮาร์ดแวร์ไม่ดี |
1: ตรวจสอบว่าแหล่งจ่ายไฟอินพุตผิดปกติหรือไม่ ขั้วไฟฟ้าอินพุตหลวม คอนแทคอินพุตหรือสวิตช์แอร์ผิดปกติหรือไม่ 2: ปรับแรงดันไฟฟ้าให้อยู่ในช่วงปกติ 3: ปิดเครื่องหลังจากอินเวอร์เตอร์หยุดทำงาน 4: การขอรับการสนับสนุนทางเทคนิค 5: สำหรับแหล่งจ่ายไฟที่ไม่เสถียร หากความต้องการด้านประสิทธิภาพต่ำ ให้ลองเปิดใช้ฟังก์ชันแผงลอยแรงดันต่ำ (P23.00) |
ความถี่ อินเวอร์เตอร์ โอเวอร์โหลด |
10 | เอ่อoL |
1: โหลดมีขนาดใหญ่เกินไปหรือมอเตอร์ถูกบล็อก 2: การเร่งโหลดแรงเฉื่อยขนาดใหญ่และเวลาการชะลอตัวสั้นเกินไป 3: เมื่อควบคุม VF การเพิ่มแรงบิดหรือเส้นโค้ง V/F จะไม่เหมาะสม 4:การเลือกตัวแปลงความถี่น้อยเกินไป 5: โอเวอร์โหลดที่ความเร็วต่ำ |
1. ลดภาระและตรวจสอบสภาพมอเตอร์และกลไก 2 เพิ่มเวลาเร่งความเร็วและชะลอความเร็ว 3. ปรับเพิ่มแรงบิดหรือเส้นโค้ง V/F 4 เลือกอินเวอร์เตอร์ที่มีระดับพลังงานที่มากขึ้น 5. ทำการเรียนรู้ด้วยตนเองของมอเตอร์ในสภาวะเย็นและลดความถี่พาหะที่ความเร็วต่ำ |
เครื่องยนต์ โอเวอร์โหลด |
11 | Er.oL1 |
1: โหลดมีขนาดใหญ่เกินไปหรือมอเตอร์ถูกปิดกั้น 2: การเร่งโหลดแรงเฉื่อยขนาดใหญ่และเวลาการชะลอตัวสั้นเกินไป 3:เมื่อควบคุม VF การเพิ่มแรงบิดหรือเส้นโค้ง V/F จะไม่เหมาะสม 4: การเลือกมอเตอร์มีขนาดเล็กเกินไป 5: โอเวอร์โหลดที่ความเร็วต่ำ 6: การตั้งค่าพารามิเตอร์มอเตอร์และพารามิเตอร์การป้องกันมอเตอร์ไม่เหมาะสม |
1. ลดภาระและตรวจสอบสภาพมอเตอร์และกลไกตั้งค่าพารามิเตอร์มอเตอร์และพารามิเตอร์การป้องกันมอเตอร์อย่างถูกต้อง 2 เพิ่มเวลาเร่งความเร็วและชะลอความเร็ว 3. ปรับเพิ่มแรงบิดหรือเส้นโค้ง V/F 4 เลือกมอเตอร์ที่มีระดับพลังงานสูงกว่า 5. ทำการเรียนรู้ด้วยตนเองของมอเตอร์ในสภาวะเย็นและลดความถี่พาหะที่ความเร็วต่ำ 6 ตรวจสอบการตั้งค่าของพารามิเตอร์ที่เกี่ยวข้อง |
