สามเฟส เฟสเดียว VFD ไดรฟ์ความถี่ตัวแปร 30kw 40hp
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | VEIKONG |
| ได้รับการรับรอง | CE, ROHS |
| หมายเลขรุ่น | VFD500-030G/037GT4B |
| จำนวนสั่งซื้อขั้นต่ำ | 1 |
| ราคา | Please contact quotation |
| รายละเอียดการบรรจุ | <45kw อินเวอร์เตอร์ใช้แพคเกจกล่อง, ≥45kwใช้แพคเกจกล่องไม้ |
| เวลาการส่งมอบ | ขึ้นอยู่กับปริมาณ |
| เงื่อนไขการชำระเงิน | T / T, เวสเทิร์นยูเนี่ยน, แอล / ซี |
| สามารถในการผลิต | 1,000 หน่วยต่อสัปดาห์ |
รายละเอียดสินค้า
| แรงดันไฟฟ้า | 380V/220V | พลัง | 30กิโลวัตต์/40แรงม้า |
|---|---|---|---|
| โหมดควบคุม | การควบคุม V/F, การควบคุมเวกเตอร์ | ระดับการป้องกัน | IP20/ IP65 |
| การสื่อสาร | Modbus485 Canopen Profinet | ปุ่มกด | ปุ่มกด LED, ปุ่มกด LCD, ปุ่มกดแสดงผลคู่ |
| แสงสูง | ไดรฟ์ความถี่ตัวแปร VFD 30kw,ไดรฟ์ความถี่ตัวแปร VFD 3 40hp,เฟสเดียว 40hp vfd |
||
รายละเอียดสินค้า
ไดรฟ์ความถี่ตัวแปร 30kw 40hp 220v 380v VFD สามเฟสเฟสเดียว
VEIKONG VFD500 ข้อมูลทางเทคนิค:
| รายการ | ข้อมูลจำเพาะ | |
| ป้อนข้อมูล | แรงดันไฟฟ้าเข้า |
1เฟส/3เฟส 220V:200V～240V 3 เฟส 380V-480V:380V～480V |
| ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15%~10% | |
| ความถี่อินพุต | 50Hz / 60Hz ความผันผวนน้อยกว่า 5% | |
| เอาต์พุต | แรงดันขาออก | 3เฟส:0～แรงดันไฟเข้า |
| ความจุเกิน |
การใช้งานทั่วไป: 60S สำหรับ 150% ของพิกัดกระแส แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของพิกัดกระแส |
|
| ควบคุม | โหมดควบคุม |
การควบคุม V/f การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC) การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC) |
| โหมดการทำงาน | การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) | |
| ช่วงความเร็ว |
1:100 (วี/เอฟ) 1:200( SVC) 1:1000 (วีค) |
|
| ความแม่นยำในการควบคุมความเร็ว |
±0.5%(วี/เอฟ) ±0.2%(เอส.วี.ซี) ±0.02%(วี.ซี) |
|
| การตอบสนองความเร็ว |
5Hz(วี/ฉ) 20Hz(เอสวีซี) 50Hz(วีซี) |
|
| ช่วงความถี่ |
0.00～600.00Hz(วี/เอฟ) 0.00～200.00Hz(เอส.วี.ซี) 0.00～400.00Hz(วี.ซี) |
|
| ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1% |
|
| แรงบิดเริ่มต้น |
150%/0.5Hz(วี/เอฟ) 180%/0.25Hz(เอส.วี.ซี) 200%/0Hz(วี.ซี) |
|
| ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% VC:3.0% |
|
| เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง |
|
| ทางลาดให้ความถี่ |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S; 4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที |
|
| การควบคุมแรงดันบัส DC |
การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า
การควบคุมแผงลอยแบบ Undervoltage: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห
การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม |
|
| ความถี่ของพาหะ | 1kHz~12kHz(ขึ้นอยู่กับประเภท) | |
| วิธีการเริ่มต้น |
สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว |
|
| วิธีการหยุด | หยุดการชะลอตัว (สามารถซ้อนทับ DC เบรก);หยุดฟรี | |
| ฟังก์ชั่นการควบคุมหลัก | การควบคุม Jog, การควบคุมการหลบหลีก, การทำงานด้วยความเร็วสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่การแกว่ง, การสลับเวลาการเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกแบบกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, ยูนิตหน่วงเวลาในตัว, ยูนิตเปรียบเทียบในตัวและยูนิตลอจิก, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่มฟรี, การเดินสายเอาต์พุตสลับซอฟต์แวร์, เทอร์มินัลขึ้น / ลง | |

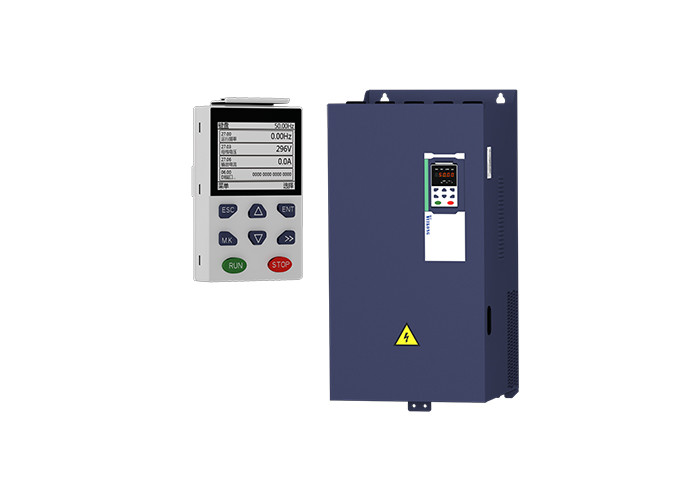

| การทำงาน | ปุ่มกด | แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก) |
| การสื่อสาร |
มาตรฐาน: การสื่อสาร MODBUS สามารถเปิดและทำกำไรได้ (กำลังพัฒนา) |
|

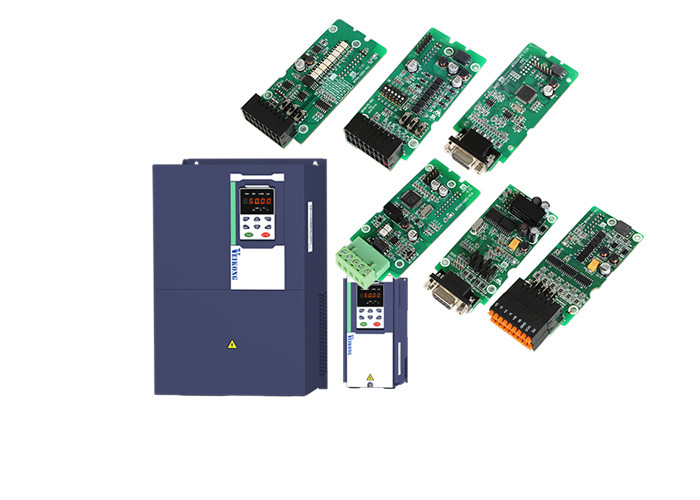

| พีจีการ์ด | การ์ดอินเทอร์เฟซตัวเข้ารหัสส่วนเพิ่ม (เอาต์พุตดิฟเฟอเรนเชียลและตัวสะสมแบบเปิด)การ์ดหม้อแปลงโรตารี | |
| ขั้วอินพุต |
มาตรฐาน: 5 เทอร์มินัลอินพุตดิจิตอล ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz; 2 ขั้วอินพุตแบบอะนาล็อกรองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตกระแส 0 ~ 20mA; การ์ดตัวเลือก: 4 ขั้วอินพุตดิจิตอล 2 ขั้วอินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า 10V-+10V |
|
| ขั้วเอาท์พุท |
มาตรฐาน: 1 ขั้วเอาท์พุทดิจิตอล; เทอร์มินอลเอาต์พุตพัลส์ความเร็วสูง 1 ช่อง (ประเภทตัวสะสมแบบเปิด) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz; 1 ขั้วเอาต์พุตรีเลย์ (รีเลย์ตัวที่สองเป็นตัวเลือก) 2 ขั้วเอาต์พุตแบบอะนาล็อกรองรับเอาต์พุตกระแส 0 ~ 20mA หรือเอาต์พุตแรงดัน 0 ~ 10V; การ์ดเสริม: 4 ขั้วเอาท์พุทดิจิตอล |
|
| การป้องกัน | โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน | |
| สิ่งแวดล้อม | ตำแหน่งติดตั้ง | ในร่ม, ไม่ถูกแสงแดดโดยตรง, ฝุ่น, ก๊าซกัดกร่อน, ก๊าซติดไฟ, ควันน้ำมัน, ไอระเหย, หยดหรือเกลือ |
| ระดับความสูง | 0-3000m.inverter จะถูกลดค่าลงหากระดับความสูงมากกว่า 1,000m และกระแสไฟฟ้าเอาต์พุตที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100m | |
| อุณหภูมิโดยรอบ | -10°C~ +40°C สูงสุด 50°C (ลดค่าลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสเอาต์พุตที่กำหนดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C | |
| ความชื้น | น้อยกว่า 95%RH โดยไม่มีการควบแน่น | |
| การสั่นสะเทือน | น้อยกว่า 5.9 ม./วินาที2(0.6 ก.) | |
| อุณหภูมิในการจัดเก็บ | -20°C ~ +60°C | |
| คนอื่น | การติดตั้ง | ตู้ควบคุมติดผนังแบบตั้งพื้น ทรานส์มูรัล |
| ระดับการป้องกัน | IP20 | |
| วิธีการทำความเย็น | อากาศเย็นบังคับ | |
| อีเอ็มซี | CE ROHS |
ตัวกรอง EMC ภายใน สอดคล้องกับ EN61800-3 หมวด C3 3ถสิ่งแวดล้อม |
แทนที่ยี่ห้อดัง vfd ในแอพพลิเคชั่นทั่วไป
ฟังก์ชันพีไอดี
| 40 ฟังก์ชันกลุ่ม PID | ||||
| r40.00 | ค่าเอาต์พุตสุดท้ายของ PID | อ่านอย่างเดียวหน่วย:0.1% | - | ● |
| r40.01 | ค่าชุดสุดท้ายของ PID | อ่านอย่างเดียวหน่วย:0.1% | - | ● |
| r40.02 | ค่าความคิดเห็นสุดท้ายของ PID | อ่านอย่างเดียวหน่วย:0.1% | - | ● |
| r40.03 | ค่าเบี่ยงเบน PID | อ่านอย่างเดียวหน่วย:0.1% | - | ● |
| P40.04 | แหล่งอ้างอิง PID |
หลักหน่วย:PID แหล่งอ้างอิงหลัก(ref1) 0:การตั้งค่าดิจิตอล 1:AI1 2:AI2 3:AI3(บอร์ดขยาย IO) 4:AI4(บอร์ดขยาย IO) 5: ชีพจรความถี่สูง HDI 6: การสื่อสาร หลักสิบ:PID แหล่งอ้างอิงเสริม (ref2)เหมือนกับหลักของหน่วย |
00 | ☆ | |||||||||||||||
| P40.05 | PID ให้ช่วงความคิดเห็น | 0.01～655.35 | 100.00 น | ☆ | |||||||||||||||
| P40.06 | การตั้งค่าดิจิตอล PID 0 | 0.0～P40.05 | 0.0% | ☆ | |||||||||||||||
| P40.07 | การตั้งค่าดิจิตอล PID 1 | 0.0～P40.05 | 0.0% | ☆ | |||||||||||||||
| P40.08 | การตั้งค่าดิจิตอล PID 2 | 0.0～P40.05 | 0.0% | ☆ | |||||||||||||||
| P40.09 | การตั้งค่าดิจิตอล PID 3 | 0.0～P40.05 | 0.0% | ☆ | |||||||||||||||
|
เมื่อแหล่งอ้างอิง PID เป็นการตั้งค่าดิจิตอล การตั้งค่าดิจิตอล PID 0~3 ขึ้นอยู่กับฟังก์ชันของขั้วต่อ DI 43 (ขั้วต่อ PID I ที่ตั้งไว้ล่วงหน้า) และ 44 (ขั้วต่อ PID ที่ตั้งไว้ล่วงหน้า 2):
ตัวอย่างเช่น: เมื่อใช้ AI1 เป็นค่าป้อนกลับ PID หากช่วงเต็มสอดคล้องกับแรงดัน 16.0 กก. และกำหนดให้การควบคุม PID เป็น 8.0 กก.จากนั้นตั้งค่า P40.05 ช่วงป้อนกลับ PID เป็น 16.00 เลือกเทอร์มินัลอ้างอิงดิจิทัล PID เป็น P40.06 ตั้งค่า P40.06 (การตั้งค่าล่วงหน้า PID 0) เป็น 8.00
|
|||||||||||||||||||
|
เมื่อแหล่งอ้างอิง PID เป็นการตั้งค่าดิจิตอล การตั้งค่าดิจิตอล PID 0~3 ขึ้นอยู่กับฟังก์ชันของขั้วต่อ DI 43 (ขั้วต่อ PID I ที่ตั้งไว้ล่วงหน้า) และ 44 (ขั้วต่อ PID ที่ตั้งไว้ล่วงหน้า 2):
ตัวอย่างเช่น: เมื่อใช้ AI1 เป็นค่าป้อนกลับ PID หากช่วงเต็มสอดคล้องกับแรงดัน 16.0 กก. และกำหนดให้การควบคุม PID เป็น 8.0 กก.จากนั้นตั้งค่า P40.05 ช่วงป้อนกลับ PID เป็น 16.00 เลือกเทอร์มินัลอ้างอิงดิจิทัล PID เป็น P40.06 ตั้งค่า P40.06 (การตั้งค่าล่วงหน้า PID 0) เป็น 8.00
|
||||||||||||||||||||
| P40.10 | การเลือกแหล่งอ้างอิง PID | 0:อ้างอิง1 1:ref1+ref2 2:ref1-ref2 3:ref1*ref2 4:ref1/ref2 5:นาที(ref1,ref2) 6:สูงสุด(ref1,ref2) 7(ref1+ref2)/2 8: การสลับระหว่าง fdb1 และ fdb2 |
0 | ☆ | ||||||||||||||||
| P40.11 | แหล่งที่มาของความคิดเห็น PID1 |
หลักหน่วย 0:PID ข้อเสนอแนะ source1(fdb1) 0:AI1 1:AI2 2:AI3(การ์ดเสริม) 3:AI4(การ์ดเสริม) 4: บวก (HDI) 5: การสื่อสาร 6: มอเตอร์กระแสไฟขาออกที่กำหนด 7: ความถี่เอาต์พุตของมอเตอร์ 8: แรงบิดเอาต์พุตของมอเตอร์ 9: ความถี่เอาท์พุทพิกัดมอเตอร์ หลักสิบ : ข้อมูลป้อนกลับ PID source2 (fdb2) เช่นเดียวกับหลักของหน่วย |
00 | ☆ | ||||||||||||||||
| P40.13 | การเลือกฟังก์ชันตอบรับ PID | 0:fdb1 1:fdb1+fdb2 2:fdb1-fdb2 3:fdb1*fdb2 4:fdb1/fdb2 5:Min(fdb1,fdb2)ใช้ fdb1.fdb2 ค่าที่น้อยลง 6:Max(fdb1,fdb2) รับ fdb1.fdb2 ค่าที่มากขึ้น 7: (ref1+ref2)/2 8: การสลับระหว่าง fdb1 และ fdb2 |
0 | ☆ | ||||||||||||||||
| P40.14 | คุณสมบัติเอาต์พุต PID |
0: เอาต์พุต PID เป็นบวก: เมื่อสัญญาณป้อนกลับเกินค่าอ้างอิง PID ความถี่เอาต์พุตของอินเวอร์เตอร์จะลดลงเพื่อให้ PID สมดุลตัวอย่างเช่น การควบคุม PID ของความเครียดในระหว่างการสรุปผล 1: เอาต์พุต PID เป็นลบ: เมื่อสัญญาณป้อนกลับแรงกว่าค่าอ้างอิง PID ความถี่เอาต์พุตของอินเวอร์เตอร์จะเพิ่มขึ้นเพื่อให้ PID สมดุลตัวอย่างเช่น การควบคุม PID ของความเครียดระหว่างการตัดข้อมูล |
0 | ☆ | ||||||||||||||||
|
ลักษณะเอาต์พุต PID ถูกกำหนดโดย P40.14 และ Di Terminal 42 ฟังก์ชัน PID การสลับบวก/ลบ: P40.14 = 0 และ "42: PID positive/negative switching" ขั้วไม่ถูกต้อง: : ลักษณะเอาต์พุต PID เป็นบวก P40.14 = 0 และ "42: การสลับ PID บวก/ลบ" ถูกต้อง: : ลักษณะเอาต์พุต PID เป็นลบ P40.14 = 1 และขั้ว "42: PID positive/negative switching" ไม่ถูกต้อง: : ลักษณะเอาต์พุต PID เป็นค่าลบ P40.14 = 1 และ "42: การสลับขั้วบวก/ลบ PID" ถูกต้อง: : ลักษณะเอาต์พุต PID เป็นบวก |
||||||||||||||||||||
| P40.15 | ขีดจำกัดบนของเอาต์พุต PID | -100.0%~100.0% | 100.0% | ☆ | ||||||||||||||||
| P40.16 | ขีดจำกัดล่างของเอาต์พุต PID | -100.0%~100.0% | 0.0% | ☆ | ||||||||||||||||
| P40.17 | อัตราขยายตามสัดส่วน KP1 |
0.00～10.00 น ฟังก์ชันนี้ใช้กับ P อัตราขยายตามสัดส่วนของอินพุต PID P กำหนดความแข็งแรงของตัวปรับ PID ทั้งหมดพารามิเตอร์ 100 หมายความว่าเมื่อออฟเซ็ตของค่าป้อนกลับ PID และค่าที่กำหนดคือ 100% ช่วงการปรับของการปรับ PID คือค่าสูงสุดความถี่ (ละเว้นฟังก์ชันอินทิกรัลและฟังก์ชันดิฟเฟอเรนเชียล)
|
5.0% | ☆ | ||||||||||||||||
| P40.18 | อินทิกรัลไทม์ TI1 |
0.01 วินาที～10.00 วินาที พารามิเตอร์นี้กำหนดความเร็วของตัวปรับ PID เพื่อดำเนินการปรับส่วนเบี่ยงเบนของค่าป้อนกลับและค่าอ้างอิง PID เมื่อค่าเบี่ยงเบนของค่าป้อนกลับและค่าอ้างอิง PID เป็น 100% ตัวปรับอินทิกรัลจะทำงานอย่างต่อเนื่องหลังจากเวลาผ่านไป (โดยไม่สนใจเอฟเฟกต์ตามสัดส่วนและเอฟเฟกต์ดิฟเฟอเรนเชียล) เพื่อให้ได้ค่าสูงสุดความถี่ (P01.06) หรือสูงสุดแรงดันไฟฟ้า (P12.21)เวลารวมสั้นลง แข็งแกร่งขึ้นคือ การปรับ
|
1.00 น | ☆ | ||||||||||||||||
| P40.19 | เวลาต่างกัน TD1 |
0.000 วินาที ~ 10.000 วินาที พารามิเตอร์นี้กำหนดความแรงของอัตราส่วนการเปลี่ยนแปลงเมื่อตัวปรับ PID ดำเนินการปรับแบบอินทิกรัลบนส่วนเบี่ยงเบนของค่าป้อนกลับและค่าอ้างอิง PID หากค่าป้อนกลับ PID เปลี่ยนแปลง 100% ในช่วงเวลานั้น การปรับอินทิกรัลแอดดิเตอร์ (โดยไม่สนใจเอฟเฟกต์สัดส่วนและเอฟเฟกต์ดิฟเฟอเรนเชียล) คือค่าสูงสุดความถี่ (P01.06) หรือสูงสุดแรงดันไฟฟ้า (P12.21)เวลารวมที่นานขึ้น แข็งแกร่งขึ้นคือการปรับ
|
0.000 วินาที | ☆ | ||||||||||||||||
| P40.20 | อัตราขยายตามสัดส่วน KP2 | 0.00~200.0% | 5.0% | ☆ | ||||||||||||||||
| P40.21 | อินทิกรัลไทม์ TI2 |
0.00 วินาที (ไม่มีผลรวมใด ๆ ) ～ 20.00 วินาที
|
1.00 น | ☆ | ||||||||||||||||
| P40.22 | เวลาที่แตกต่าง TD2 | 0.000 วินาที～0.100 วินาที | 0.000 วินาที | ☆ | ||||||||||||||||
| P40.23 | เงื่อนไขการสลับพารามิเตอร์ PID |
0: ไม่มีการสับเปลี่ยน อย่าสลับใช้ KP1, TI1, TD1 สลับโดยขั้ว DI KP1, TI1, TD1 จะใช้เมื่อฟังก์ชัน DI Terminal หมายเลข 41 ไม่ถูกต้องKP2, TI2, TD2 ใช้เมื่อถูกต้อง ค่าสัมบูรณ์ของคำสั่ง PID และส่วนเบี่ยงเบนป้อนกลับน้อยกว่า P40.24 โดยใช้ KP1, TI1, TD1ค่าเบี่ยงเบนสัมบูรณ์มากกว่า P40.25 โดยใช้พารามิเตอร์ KP2, TI2, TD2ค่าสัมบูรณ์ของการเบี่ยงเบนอยู่ระหว่าง P40.24~P40.25 พารามิเตอร์สองชุดจะเปลี่ยนเป็นเส้นตรง |
0 | ☆ | ||||||||||||||||
| P40.24 | ส่วนเบี่ยงเบนการสลับพารามิเตอร์ PID 1 | 0.0%～P40-25 | 20.0% | ☆ | ||||||||||||||||
| P40.25 | ส่วนเบี่ยงเบนการสลับพารามิเตอร์ PID 2 | P40-24～100.0% | 80.0% | ☆ | ||||||||||||||||
