สถานที่กำเนิด | จีน |
---|---|
ชื่อแบรนด์ | VEIKONG |
ได้รับการรับรอง | CE, ROHS |
หมายเลขรุ่น | VFD500-022G/030GT4B |
จำนวนสั่งซื้อขั้นต่ำ | 1 |
ราคา | Please contact quotation |
รายละเอียดการบรรจุ | <45kw อินเวอร์เตอร์ใช้แพคเกจกล่อง, ≥45kwใช้แพคเกจกล่องไม้ |
เวลาการส่งมอบ | ขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน | T / T, เวสเทิร์นยูเนี่ยน, แอล / ซี |
สามารถในการผลิต | 1,000 หน่วยต่อสัปดาห์ |
แรงดันไฟฟ้า | 380v/220v | พลัง | 22Kw |
---|---|---|---|
ปัจจุบัน | 45A | ระดับการป้องกัน | IP20/ IP65 |
พิมพ์ | อินเวอร์เตอร์ความถี่ AC | ประเภทเอาต์พุต | สาม |
แสงสูง | ไดรฟ์ความถี่ตัวแปร VFD 30hp,ไดรฟ์ความถี่ตัวแปร VFD IP65,IP65 30hp vfd |

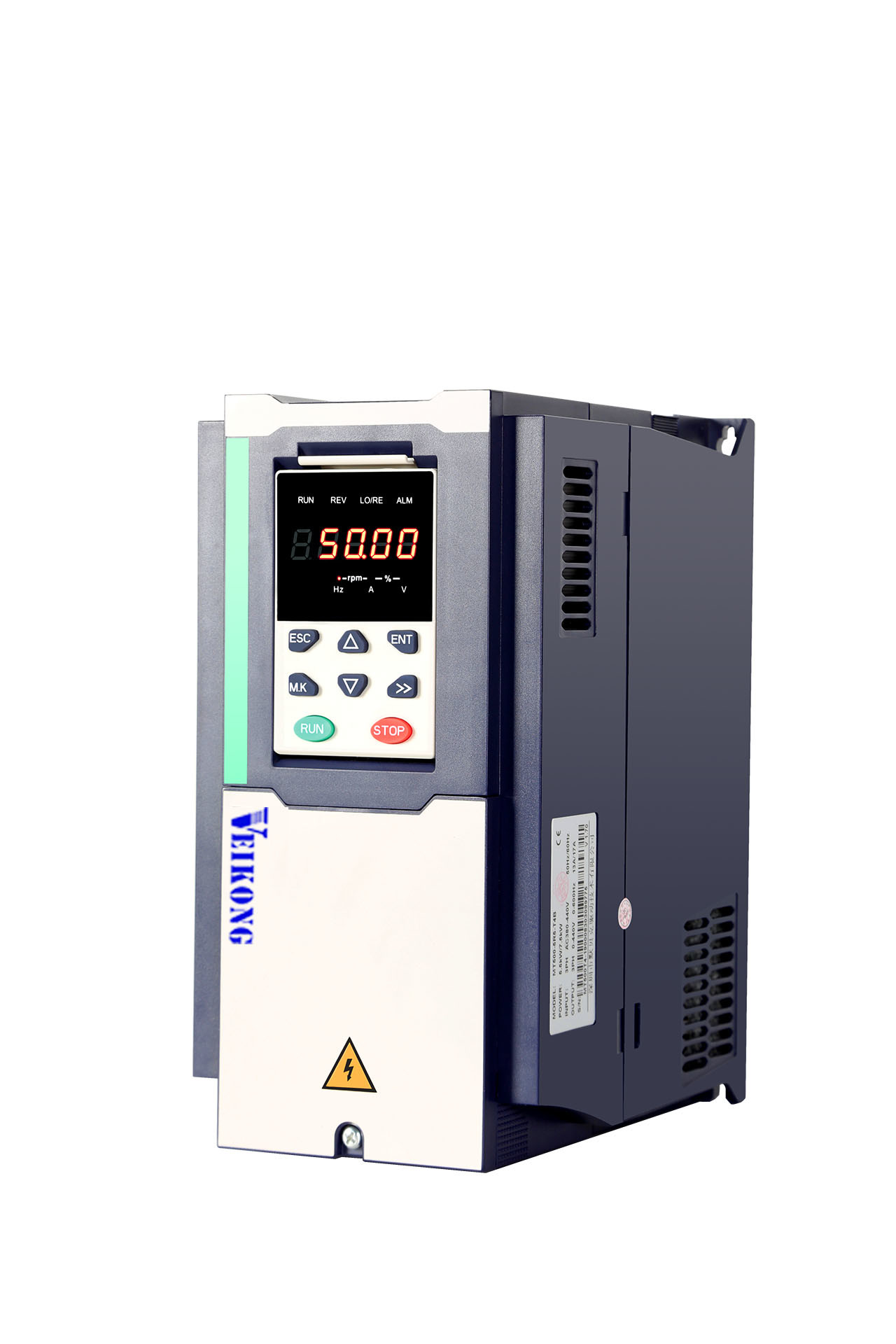

ไดรฟ์ความถี่ตัวแปร 22kw 30hp VFD AC DRIVE INVERTERS การควบคุมเวกเตอร์
ข้อได้เปรียบของผลิตภัณฑ์
1. เพิ่มประสิทธิภาพการติดตั้งภายนอกและโครงสร้างภายใน และการออกแบบปล่องระบายอากาศอิสระ การออกแบบพื้นที่ไฟฟ้าที่ปิดสนิท
2. เอาต์พุตฟังก์ชั่นควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR) ปรับความกว้างพัลส์เอาต์พุตโดยอัตโนมัติเพื่อกำจัดอิทธิพลของการเปลี่ยนแปลงตารางต่อโหลด
3. ฟังก์ชันควบคุม PID ในตัวเพื่ออำนวยความสะดวกในการควบคุมอุณหภูมิ ความดัน และการไหลแบบวงปิด และลดค่าใช้จ่ายของระบบควบคุม
4. โปรโตคอลการสื่อสาร MODBUS มาตรฐานง่ายต่อการบรรลุการสื่อสารระหว่าง PLC, IPC และอุปกรณ์อุตสาหกรรมอื่น ๆ
รายการ | ข้อมูลจำเพาะ | |
ป้อนข้อมูล | แรงดันไฟฟ้าเข้า |
1เฟส/3เฟส 220V:200V~240V 3 เฟส 380V-480V:380V~480V |
ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15%~10% | |
ความถี่อินพุต | 50Hz / 60Hz ความผันผวนน้อยกว่า 5% | |
เอาต์พุต | แรงดันขาออก | 3เฟส:0~แรงดันไฟเข้า |
ความจุเกิน |
การใช้งานทั่วไป: 60S สำหรับ 150% ของพิกัดกระแส แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของพิกัดกระแส |
|
ควบคุม | โหมดควบคุม |
การควบคุม V/f การควบคุมเวคเตอร์ฟลักซ์แบบไม่มีเซนเซอร์โดยไม่มีการ์ด PG (SVC) การควบคุมเวคเตอร์ฟลักซ์ความเร็วเซนเซอร์ด้วยการ์ด PG (VC) |
โหมดการทำงาน | การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) | |
ช่วงความเร็ว |
1:100 (วี/เอฟ) 1:200( SVC) 1:1000 (วีค) |
|
ความแม่นยำในการควบคุมความเร็ว |
±0.5%(วี/เอฟ) ±0.2%(เอส.วี.ซี) ±0.02%(วี.ซี) |
|
การตอบสนองความเร็ว |
5Hz(วี/ฉ) 20Hz(เอสวีซี) 50Hz(วีซี) |
|
ช่วงความถี่ |
0.00~600.00Hz(วี/เอฟ) 0.00~200.00Hz(เอส.วี.ซี) 0.00~400.00Hz(วี.ซี) |
|
ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1% |
|
แรงบิดเริ่มต้น |
150%/0.5Hz(วี/เอฟ) 180%/0.25Hz(เอส.วี.ซี) 200%/0Hz(วี.ซี) |
|
ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% VC:3.0% |
|
เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นพลังงาน, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดด้วยตนเอง |
|
ทางลาดให้ความถี่ |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S; 4 กลุ่มเวลาการเร่งความเร็วและการลดความเร็ว การตั้งค่าช่วง 0.00 วินาที ~ 60000 วินาที |
|
การควบคุมแรงดันบัส DC |
การควบคุมแรงดันไฟเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า
การควบคุมแผงลอยแบบ Undervoltage: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห
การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกคร่อม |
|
ความถี่ของพาหะ | 1kHz~12kHz(ขึ้นอยู่กับประเภท) | |
วิธีการเริ่มต้น |
สตาร์ทโดยตรง (สามารถซ้อนทับ DC เบรคได้);เริ่มต้นการติดตามความเร็ว |
วิธีการหยุด | หยุดการชะลอตัว (สามารถซ้อนทับ DC เบรก);หยุดฟรี | |
ฟังก์ชั่นการควบคุมหลัก | การควบคุม Jog, การควบคุมการหลบหลีก, การทำงานด้วยความเร็วสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่การแกว่ง, การสลับเวลาการเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกแบบกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, ยูนิตหน่วงเวลาในตัว, ยูนิตเปรียบเทียบในตัวและยูนิตลอจิก, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่มฟรี, การเดินสายเอาต์พุตสลับซอฟต์แวร์, เทอร์มินัลขึ้น / ลง | |

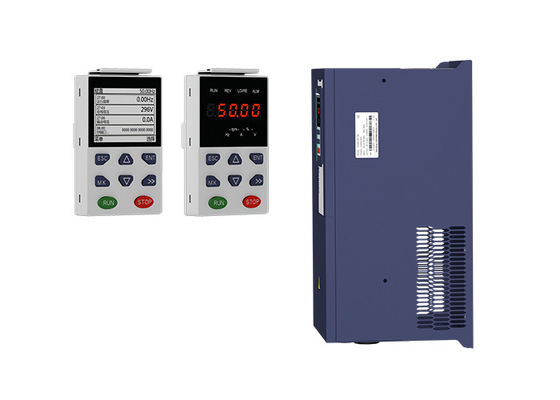

การทำงาน | ปุ่มกด | แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก) |
การสื่อสาร |
มาตรฐาน: การสื่อสาร MODBUS สามารถเปิดและทำกำไรได้ (กำลังพัฒนา) |
|

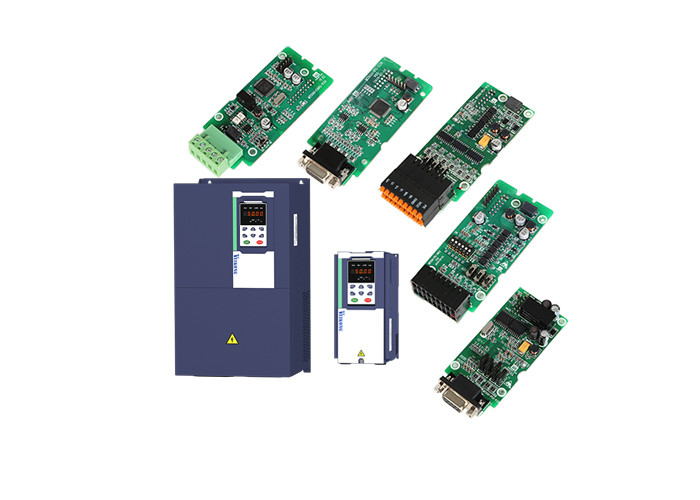

พีจีการ์ด | การ์ดอินเทอร์เฟซตัวเข้ารหัสส่วนเพิ่ม (เอาต์พุตดิฟเฟอเรนเชียลและตัวสะสมแบบเปิด)การ์ดหม้อแปลงโรตารี | |
ขั้วอินพุต |
มาตรฐาน: 5 เทอร์มินัลอินพุตดิจิตอล ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz; 2 ขั้วอินพุตแบบอะนาล็อกรองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตกระแส 0 ~ 20mA; การ์ดตัวเลือก: 4 ขั้วอินพุตดิจิตอล 2 ขั้วอินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า 10V-+10V |
|
ขั้วเอาท์พุท |
มาตรฐาน: 1 ขั้วเอาท์พุทดิจิตอล; เทอร์มินอลเอาต์พุตพัลส์ความเร็วสูง 1 ช่อง (ประเภทตัวสะสมแบบเปิด) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz; 1 ขั้วเอาต์พุตรีเลย์ (รีเลย์ตัวที่สองเป็นตัวเลือก) 2 ขั้วเอาต์พุตแบบอะนาล็อกรองรับเอาต์พุตกระแส 0 ~ 20mA หรือเอาต์พุตแรงดัน 0 ~ 10V; การ์ดเสริม: 4 ขั้วเอาท์พุทดิจิตอล |
|
การป้องกัน | โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน | |
สิ่งแวดล้อม | ตำแหน่งติดตั้ง | ในร่ม, ไม่ถูกแสงแดดโดยตรง, ฝุ่น, ก๊าซกัดกร่อน, ก๊าซติดไฟ, ควันน้ำมัน, ไอระเหย, หยดหรือเกลือ |
ระดับความสูง | 0-3000m.inverter จะถูกลดค่าลงหากระดับความสูงมากกว่า 1,000m และกระแสไฟฟ้าเอาต์พุตที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100m | |
อุณหภูมิโดยรอบ | -10°C~ +40°C สูงสุด 50°C (ลดค่าลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสเอาต์พุตที่กำหนดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C | |
ความชื้น | น้อยกว่า 95%RH โดยไม่มีการควบแน่น | |
การสั่นสะเทือน | น้อยกว่า 5.9 ม./วินาที2(0.6 ก.) | |
อุณหภูมิในการจัดเก็บ | -20°C ~ +60°C | |
คนอื่น | การติดตั้ง | ตู้ควบคุมติดผนังแบบตั้งพื้น ทรานส์มูรัล |
ระดับการป้องกัน | IP20 | |
วิธีการทำความเย็น | อากาศเย็นบังคับ | |
อีเอ็มซี | CE ROHS |
ตัวกรอง EMC ภายใน สอดคล้องกับ EN61800-3 หมวด C3 3ถสิ่งแวดล้อม |
แทนที่ยี่ห้อดัง vfd ในแอพพลิเคชั่นทั่วไป
รูปภาพแอปพลิเคชัน VEIKONG VD500:

23 การตั้งค่าฟังก์ชันการป้องกัน Group Drive | ||||
23.00 น | ตัวเลือกการควบคุมแรงดันไฟฟ้า DC Bus |
Ø Unit'digit: การควบคุมแผงลอย Overvoltage Ø ฟังก์ชันแผงลอยแรงดันเกินจะจำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการขยายเวลาการชะลอความเร็วหรือแม้แต่เพิ่มความเร็ว หลีกเลี่ยงแรงดันไฟเกินที่ด้าน DC และรายงานข้อผิดพลาดของแรงดันไฟเกิน Ø ฟังก์ชันแผงลอยแรงดันต่ำช่วยลดการใช้พลังงานของมอเตอร์หรือลดการใช้พลังงานของมอเตอร์หรือเปลี่ยนเป็นการผลิตกระแสไฟฟ้าเพื่อหลีกเลี่ยงความผิดพลาดของแรงดันตกที่ด้าน DC Ø ฟังก์ชันแผงลอยแรงดันต่ำจะใช้เมื่อคุณภาพของแหล่งจ่ายไฟอินพุตไม่ดี (แรงดันไฟฟ้าของแหล่งจ่ายไฟผันผวนลงหรือไฟฟ้าลัดวงจรเป็นช่วงๆ หยุดทำงาน) และจำเป็นต้องให้อินเวอร์เตอร์ทำงานมากที่สุดเท่าที่จะเป็นไปได้ |
01 | ★ |
P23.01 | เกณฑ์แผงลอย overvoltage | ระดับ 220V: 320V~400V ระดับ 380V: 540V~800V ระดับ 480V:650V~950V |
ขึ้นอยู่กับ | ★ |
P23.02 | เกณฑ์แรงดันตก | ระดับ 220V: 160V~300V ระดับ 380V: 350V~520V ระดับ 480V: 400V~650V |
ขึ้นอยู่กับ | ★ |
P23.03 | อัตราส่วนแผงลอย Overvoltage | 0~10.0 | 1.0 | ☆ |
P23.04 | อัตราส่วนแผงลอย | 0~20.0 | 4.0 | ☆ |
P23.05 | เกณฑ์การเดินทางสวนท่ง | ระดับ 220V:160V~300V ระดับ 380V:350V~520V ระดับ 480V:400V~650V |
ขึ้นอยู่กับ | ★ |
P23.06 | เวลาในการตรวจจับความผิดพลาดของแรงดันตก | 0.0 วินาที ~ 30.0 วินาที | 1.0 วินาที | ☆ |
P23.07 | ขีด จำกัด กระแสอย่างรวดเร็ว | 0:ปิดการใช้งาน 1: เปิดใช้งาน |
1 | ★ |
P23.10 | ค่าการตรวจจับความเร็วเกิน | ความถี่สูงสุด 0.0%~120.0% | 120.0% | ☆ |
P23.11 | เวลาตรวจจับความเร็วเกิน | 0.0s~30.0s0.:shielding | 1.0 วินาที | ☆ |
P23.12 | ค่าการตรวจจับความเบี่ยงเบนของความเร็วที่มากเกินไป | 0.0%~100.0%(มอเตอร์พิกัดความถี่) | 20.0% | ☆ |
P23.13 | ค่าการตรวจจับความเบี่ยงเบนของความเร็วที่มากเกินไป |
0.0 วินาที ~ 30.0 วินาที 0.0:การป้องกัน |
0.0 วินาที | ☆ |
P23.14 | เวลาตรวจจับการสูญเสียเฟสอินพุต |
0.0 วินาที ~ 30.0 วินาที 0.0:ต้องห้าม |
8.0 วินาที | ☆ |
P23.15 | การตรวจจับความไม่สมดุลของการสูญเสียเฟสเอาต์พุต | 0%~100% | 30% | ☆ |
P23.18 | การเลือกการดำเนินการป้องกันความผิดพลาด 1 | หลักหน่วย: การสูญเสียเฟสอินพุต 0: ชายฝั่งที่จะหยุด 1: หยุดฉุกเฉิน 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป Ten'unit: ข้อผิดพลาดที่ผู้ใช้กำหนดเอง 1 เช่นเดียวกับหลักของหน่วย Hundred'unit: ความผิดที่ผู้ใช้กำหนดเอง 2 เช่นเดียวกับ Unit'digit หน่วยพัน: ความผิดพลาดของการสื่อสาร เช่นเดียวกับหลักหน่วย |
0000 | ☆ |
P23.19 | การเลือกการดำเนินการป้องกันความผิดพลาด 2 | หลักหน่วย: มอเตอร์โอเวอร์โหลด 0: ชายฝั่งเพื่อหยุด 1: หยุดฉุกเฉิน 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป Ten'unit: มอเตอร์ร้อนเกินไป เช่นเดียวกับ unit'digit Hundred'unit: ค่าเบี่ยงเบนความเร็วมากเกินไป เช่นเดียวกับ unit'digit หน่วยพัน: มอเตอร์เกินความเร็ว เช่นเดียวกับ Unit'digit |
0000 | ☆ |
เวลา 23.20 น | การเลือกการดำเนินการป้องกันความผิดพลาด 3 | หลักหน่วย: ข้อมูลป้อนกลับ PID หายไประหว่างการทำงาน 0: ชายฝั่งเพื่อหยุด 1: หยุดอย่างรวดเร็ว 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป Ten'unit: สงวนไว้ เช่นเดียวกับ unit'digit หนึ่งร้อยหน่วย: สงวนไว้ เช่นเดียวกับ unit'digit พัน'หน่วย: สงวนไว้ เช่นเดียวกับ unit'digit |
0000 | ☆ |
P23.21 | การเลือกการดำเนินการป้องกันความผิดพลาด 4 | หลักหน่วย: การสูญเสียเฟสเอาต์พุต 0: ชายฝั่งเพื่อหยุด 1: หยุดอย่างรวดเร็ว 2: หยุดตามโหมดหยุด Ten'unit: ข้อผิดพลาด EEPROM 0: ชายฝั่งเพื่อหยุด 1: หยุดอย่างรวดเร็ว 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป หน่วยของร้อย: ความผิดพลาดของการ์ด PG (สงวนไว้) 0: ชายฝั่งเพื่อหยุด 1: หยุดอย่างรวดเร็ว 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป หน่วยพัน: ปิดความผิดโหลด 0: ชายฝั่งเพื่อหยุด 1: หยุดอย่างรวดเร็ว 2: หยุดตามโหมดหยุด 3: วิ่งต่อไป |
0000 | ☆ |
P23.24 | รีเซ็ตข้อผิดพลาด | กำหนดตามบิต: bit0-undervoltage; bit1- อินเวอร์เตอร์โอเวอร์โหลด bit2-inverter ร้อนเกินไป bit3-motor โอเวอร์โหลด bit4-มอเตอร์ร้อนเกินไป bit5-user'fault 1 bit6- user'fault 2;บิต 7 ~ 15 สงวนไว้ |
0 | ☆ |
P23.25 | แหล่งที่มาของข้อผิดพลาดสำหรับการรีเซ็ตอัตโนมัติ | กำหนดตามบิต: bit0-overcurrent ระหว่างการเร่งความเร็ว bit1-overcurrent ระหว่างการชะลอตัว bit2-overcurrent ระหว่างความเร็วคงที่; bit3-over voltage ระหว่างการเร่งความเร็ว bit4-overvoltage ระหว่าง deceleratoin; bit5-overvoltage ระหว่าง bit6-inverter undervoltage;สูญเสียเฟส bit7-input โอเวอร์โหลด bit8-inverter; bit9-inverter ร้อนเกินไป bit10-มอเตอร์โอเวอร์โหลด bit11-มอเตอร์ร้อนเกินไป bit12-user'fault 1; bit13-user'fault 2 bit14-สงวนไว้;bit15-สงวนไว้ |
0 | ☆ |
P23.26 | เวลารีเซ็ตอัตโนมัติผิดพลาด | 0~99 | 0 | ☆ |
P23.27 | การดำเนินการเอาต์พุตที่เป็นตัวเลขเมื่อรีเซ็ตข้อบกพร่อง | 0:ปิดการใช้งาน 1: เปิดใช้งาน |
0 | ☆ |
P23.28 | ช่วงเวลาของการรีเซ็ตข้อผิดพลาดอัตโนมัติ | 0.1 วินาที ~ 300.0 วินาที | 0.5 วินาที | ☆ |
P23.29 | เวลารีเซ็ตข้อผิดพลาดอัตโนมัติเวลาล้างข้อมูล | 0.1 วินาที ~ 3600.0 วินาที | 10.0 วินาที | ☆ |
เวลา 23.30 น | การเลือกความถี่การวิ่งต่อเนื่องเมื่อเดินทาง | 0: เรียกใช้ที่ความถี่ปัจจุบัน 1: เรียกใช้ที่ความถี่ที่ตั้งไว้ 2: รันที่ความถี่จำกัดบน 3: เรียกใช้ที่ความถี่จำกัดล่าง 4: เรียกใช้ด้วยความถี่สำรองที่ผิดปกติ |
0 | ☆ |
เวลา 23.31 น | ความถี่สำรองที่ผิดปกติ |
0.0%~100.0%(ความถี่สูงสุด)
|
5.0% | ☆ |
